Система возбуждения для синхронного генератора SVG

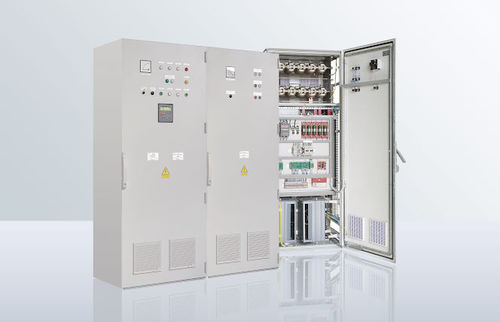

Система возбуждения синхронных генераторов Система возбуждения синхронного генератора, СВГ, предназначена для питания обмотки возбуждения синхронного генератора, автоматически регулируемым постоянным током, в нормальных и аварийных режимах работы генератора. Конструктивно система возбуждения выполнена в виде двух шкафов, с двухсторонним обслуживанием — шкафа преобразователя и шкафа с коммутационной аппаратурой. Согласующий трансформатор располагается отдельно. Номинальные входные и выходные параметры: номинальный выходной ток в пределах от 50 до 4000 А; номинальное выходное напряжение в пределах от 25 до 800 V; номинальное входное питающее напряжение в пределах от 220 до 10000 V. ФУНКЦИИ Система возбуждения обеспечивает: •пуск генератора по заданному алгоритму; •работу генератора в автономном режиме и в энергосистеме с нагрузками, от холостого хода до номинальной и с перегрузками, допускаемыми турбогенератором; •устойчивую работу турбогенератора в переходных и аварийных режимах, при сбросах и набросах нагрузки, режимах недовозбуждения, допускаемых генератором по условиям устойчивости и нагрева; •форсировку возбуждения или развозбуждение при нарушениях в энергосистеме, вызывающих снижение или увеличение напряжения генератора; •гашение поля обмотки возбуждения генератора при нормальном останове генератора переводом тиристорного преобразователя в инверторный режим, а в аварийных режимах генератора и отключением АГП; •автоматическое регулирование тока возбуждения генератора в функции реактивной мощности, напряжения статора, а также cosφ. ФУНКЦИИ •дистанционное изменение уставки напряжения генератора в пределах от 80 % до 110 % номинального значения;
