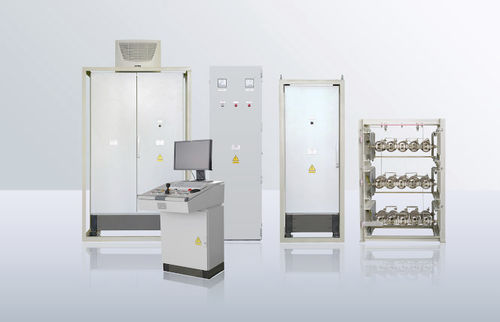

Трехфазовый вариатор AC KPPCH

асинхронныйнапольныйIP54

Спеціалістами компанії «Плутон» розроблені та впроваджені у виробництво дві модифікації тягового, регульованого електроприводу з асинхронними короткозамкнутими двигунами на базі перетворювачів частоти: перетворювач частоти, випрямний та інверторний блоки якого розділені у просторі. Випрямний блок встановлюється стаціонарно у будівлі та живить тролеї (дві тролеї, або одну тролею та рейку) постійним струмом, від яких своєю чергою здійснює живлення інверторний блок, встановлений безпосередньо на візку переміщуваного об'єкта. перетворювач частоти, випрямний та інверторний блоки якого суміщені та встановлені на візку об'єкта, що рухається. Живлення здійснюється від трьох тролей трифазним змінним струмом. Комплектний електропривід змінного струму, типу КППЧ, призначений для електроживлення, управління, захисту та діагностики тягового приводу з короткозамкнутими асинхронними тяговими електродвигунами, наприклад, приводу візкового штовхача вагонів, що забезпечує постачання від 1 до 60 вагонів під розвантаження на вагоноперекидач. У випадку зі штовхачем вагонів, для приводу можуть використовуватися два трифазних асинхронних двигуна з короткозамкнутим ротором, кожен потужністю 30...315 kW. Кожний двигун приводить у дію окрему колісну пару. Режим роботи приводу штовхача — повторно-короткочасний із частими пусками та гальмуваннями, з реверсуваннями напряму руху, при цьому забезпечується плавний пуск та плавне гальмування. Через те, що живлення на штовхач подається з двох тролей, КППЧ у своєму складі має два основні функціональні пристрої: випрямляч трифазний мостовий ВТМ (далі ВТМ); шафа з інверторами напруги ШІН (далі ШІН). Крім цього, до складу КППЧ входять
