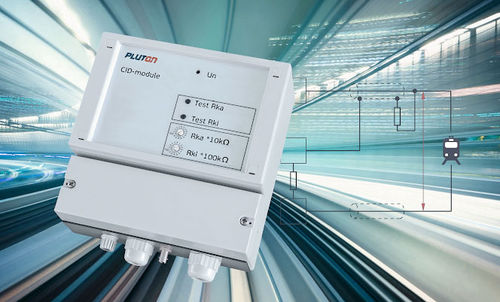

Система контроля кабелей Система контроля кабеля представляет собой инновационную систему комплексного мониторинга силовых кабелей, основанную на современных разработках компании «Плутон». Система контроля кабеля предназначена для измерения величин сопротивления внутренней и внешней изоляции кабеля в тяговых сетях напряжением до 1000 V постоянного тока. Целью внедрения системы является обеспечение мер по предотвращению аварийных ситуаций в случае ухудшения изоляционных характеристик силового кабеля. Интеллектуальные решения компании «Плутон», используемые в системе контроля кабеля, обеспечивают измерение в режиме реального времени. МОНИТОРИНГ Принцип мониторинга основан на измерении напряжения на экране кабеля относительно земли и сравнения этого потенциала с эталонным. Эталонное напряжение задается при помощи встроенных в модуль сопротивлений. Сопротивления внутренней и внешней изоляции кабеля являются плечом резистивного моста. Второе плечо состоит из встроенных резисторов, номиналы которых заведомо известны. По заложенным в модуль алгоритмам происходит пересчет величин напряжений на плечах моста в сопротивления. В случае, если рассчитанные величины становятся ниже установленных уставок, выдается сигнал о снижении сопротивления изоляции. ПЕРЕДАЧА ДАННЫХ Передача данных между системой контроля кабеля и центральным блоком системы SMTN-3 осуществляется посредством оптического волокна. Кроме того, оптическое волокно осуществляет гальваническую развязку между модулями систем, обеспечивающую безопасное использование устройства.
