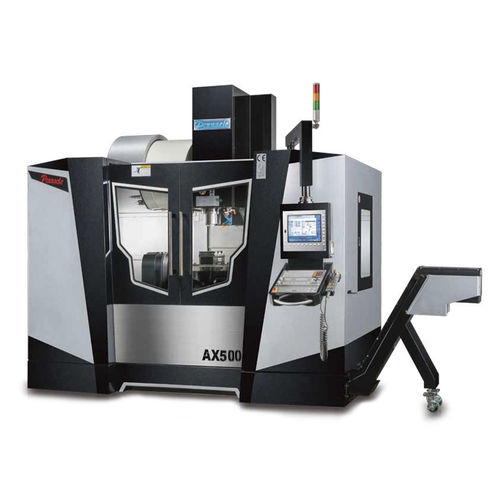

Обрабатывающий центр ЧПУ 5 осей AX500

вертикальныйс наклонным ротационным столомHSK A-63

Основные части конструкции изготовлены из высококачественного чугуна Meehanite, закаленного для снятия напряжения. Двигатель DD обеспечивает высокую точность и эффективность. Синхронизированная обработка по 5 осям экономит время обработки, уменьшает количество повторяющихся настроек и ошибок, при этом значительно повышая точность обработки. Характеристики Наклон оси A 220° (±110°) Поворот по оси C на 360° Конус шпинделя ISO40 Линейный ход по осям X, Y и Z Надежная конструкция, обеспечивающая точность на протяжении всего срока службы год за годом Основные конструктивные элементы изготовлены из высококачественного чугуна Meehanite (GB 300), закаленного для снятия напряжения с твердостью более 190HB. 45-миллиметровые линейные направляющие роликового типа по осям X, Y, Z повышают стабильность. Оси X, Y, Z передаются с помощью шарико-винтовых пар класса C3, Ø40 мм. ШАРИКО-ВИНТОВАЯ ПАРА С ОХЛАЖДАЮЩЕЙ ЖИДКОСТЬЮ (СТАНДАРТ) Охлаждающая жидкость через ШВП на осях X, Y минимизирует тепловые деформации и люфты, обеспечивая плавность движения при быстром перемещении. Пневматическая система балансировки Ось Z пневматически уравновешивается с помощью пневматических цилиндров с высоким откликом. Плюс воздушный резервуар для повышения эффективности балансировки, обеспечивающий быстрое и стабильное перемещение по оси Z и высокую чистоту поверхности. Система охлаждения шпинделя Масляный радиатор шпинделя позволяет поддерживать постоянную температуру шпинделя и обеспечивает длительный срок службы. Он также обеспечивает высокую эффективность обработки и высокую точность. Диаметр поворотного стола Ø500 Скорость вращения осей A/C: 30/90 об/мин Точность позиционирования, ось A/C: 8"/8" Точность повторения, ось A/C: 4"/4" Аксессуары Дробеструйная обработка шпинделя Дробеструйная обработка заготовки (нос) Система промывки СОЖ телескопические кожухи для 3 осей Полный брызгозащитный кожух Автоматическая система смазки
