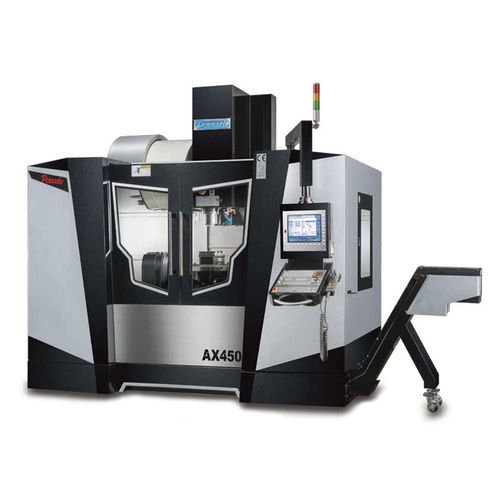

Обрабатывающий центр ЧПУ 5 осей AX450

вертикальныйс наклонным ротационным столом24 инструмента

Основные части конструкции изготовлены из высококачественного чугуна Meehanite, закаленного для снятия напряжения. При подъеме шпиндельной бабки используется пневматическая система балансировки для минимизации вибрации шпиндельной бабки при перемещении. Синхронизированная 5-осевая обработка экономит время обработки, уменьшает количество повторяющихся настроек заготовки и ошибок, значительно повышая точность обработки. Pinnacle AX320/ AX450 зарекомендовали себя как превосходные станки, обеспечивающие высокую эффективность и точность. Характеристики Наклон оси A 220° (±110°) Поворот оси C на 360° Конус шпинделя ISO40 Линейный ход по осям X, Y и Z Надежная конструкция, обеспечивающая точность на протяжении всего срока службы год за годом Основные конструктивные элементы изготовлены из высококачественного чугуна Meehanite (GB 300), закаленного для снятия напряжения, с твердостью более 190HB. Линейные направляющие роликового типа по осям X, Y, Z повышают стабильность. Оси X, Y, Z передаются с помощью шарико-винтовых пар класса C3, Ø40 мм. ШАРИКО-ВИНТОВАЯ ПАРА С ОХЛАЖДАЮЩЕЙ ЖИДКОСТЬЮ (СТАНДАРТ) Охлаждающая жидкость через шарико-винтовые пары на осях X, Y минимизирует тепловые деформации и люфт, обеспечивая плавное движение при быстром перемещении. Пневматическая система балансировки Ось Z пневматически уравновешивается с помощью пневматических цилиндров с высоким откликом. Плюс воздушный резервуар для повышения эффективности балансировки, обеспечивающий быстрое и стабильное перемещение по оси Z и высокую чистоту поверхности. Система охлаждения шпинделя Масляный радиатор шпинделя позволяет поддерживать постоянную температуру шпинделя и обеспечивает длительный срок службы. Он также обеспечивает высокую эффективность обработки и высокую точность. Диаметр поворотного стола Ø320 / Ø450 мм Точность позиционирования, ось A/C: 15"/10" Точность повторяемости, ось A/C: 10"/8" Принадлежности Воздушная обработка шпинделя
