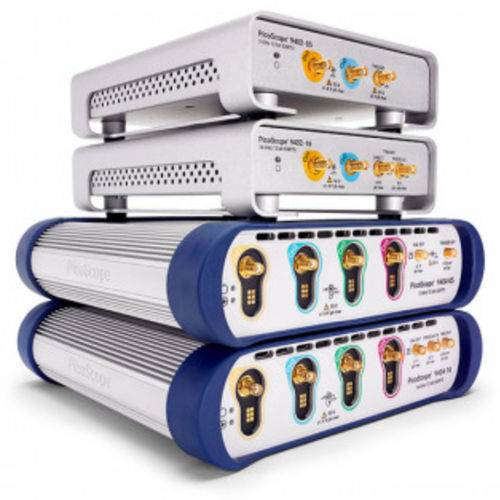

Цифровой осциллограф PicoScope 9400 Series

аналоговыйпереносной4 канала

Серия PicoScope 9400 - это новый класс осциллографов SXRTO, сочетающих преимущества выборки в реальном времени, эквивалентно-временной выборки и высокой полосы пропускания аналогового сигнала: - SXRTO (осциллограф с расширенной выборкой в реальном времени) - 9404-16: полоса пропускания 16 ГГц, время перехода 22 пс и эквивалентно-временная выборка 2,5 ТС/с (разрешение 0,4 пс) - 9404-05: полоса пропускания 5 ГГц, время перехода 70 пс и эквивалентная по времени выборка 1 TS/s (разрешение 1 пс) - Тестирование импульсов, глазков и масок вплоть до 100 пс и до 8 Гбит/с - Четыре 12-разрядных АЦП со скоростью 500 MS/s - Интуитивно понятный и настраиваемый сенсорный совместимый пользовательский интерфейс Windows - Всесторонние встроенные измерения, масштабирование, маски данных и гистограммы - Полномасштабный входной диапазон ±800 мВ на 50 Ом - Диапазоны от 10 мВ/дел до 0,25 В/дел, обеспечиваемые цифровым усилением - Длина трассы до 250 кС, разделяемая между каналами - Опциональное восстановление синхронизации и данных (8 Гбит/с на 9404-16, 5 Гбит/с на 9404-05) SXRTO серии PicoScope 9400 имеют четыре входных канала до 16 ГГц с лучшими на рынке разрешениями АЦП, синхронизации и отображения для точного измерения и визуализации высокоскоростных аналоговых сигналов и сигналов данных. Они идеально подходят для захвата импульсов и ступенчатых переходов до 22 пс, импульсов до 45 пс, а также часов и данных со скоростью до 8 Гбит/с. В большинстве высокоскоростных приложений используются повторяющиеся сигналы или тактовые потоки данных, которые легко анализируются с помощью эквивалентно-временной выборки (ETS). SXRTO быстро создает ETS, дисплеи постоянства и статистику. Он имеет встроенный полнополосный триггер на каждом канале, с предварительным захватом ETS до уровня, значительно превышающего частоту дискретизации Найквиста.
