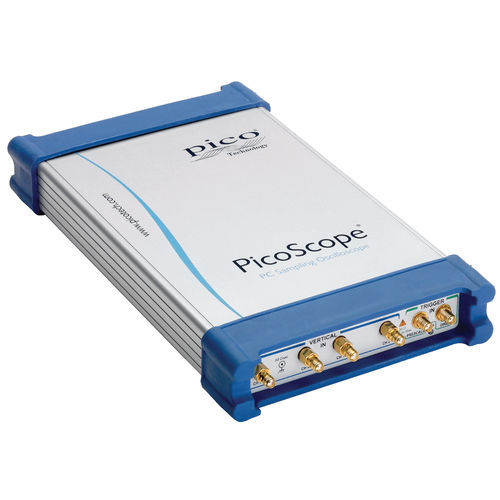

Настольный осциллограф PicoScope 9300 series

цифровойоптическийдифференциальный

Выборочные осциллографы до 25 ГГц с моделями TDR/TDT и оптическими моделями электрические от 15 до 25 ГГц, оптические 9,5 ГГц, TDR/TDT, 2-канальные и 4-канальные, компактные, портативные, USB-приборы. Эти приборы занимают очень мало места на вашем верстаке и достаточно малы для переноски с ноутбуком для тестирования на месте, но это еще не все. Вместо использования выносных измерительных головок, подключенных к большому настольному прибору, вы можете расположить оптический прицел прямо рядом с тестируемым устройством. Теперь все, что находится между вашим прибором и ИУ, - это короткий коаксиальный кабель с малыми потерями. Все необходимое встроено в осциллограф, и вам не нужно беспокоиться о дорогостоящих аппаратных или программных дополнениях. - Последовательная дискретизация 15 ТС/с (64 фс) - Предварительное масштабирование до 15 ГГц, прямой триггер 2,5 ГГц и восстановление тактовой частоты 11,3 Гбит/с - Лучший в отрасли 16-разрядный АЦП 1 MS/s и динамический диапазон 60 дБ - Тестирование глаз и маски до 16 Гбит/с с блокировкой шаблона до 223-1 - Интуитивно понятный, совместимый с сенсорным управлением пользовательский интерфейс Windows - Всесторонние встроенные измерения, гистограмма и редактируемая библиотека масок данных - Встроенный дифференциальный, отключаемый генератор шагов TDR/TDT Типичные применения - Испытания, обслуживание и производство телекоммуникаций и радаров - Испытания оптического волокна, приемопередатчиков и лазеров - Измерения ВЧ, СВЧ и гигабитных цифровых систем - Радарные диапазоны I, G, P, L, S, C, X, Ku - Прецизионный временной и фазовый анализ - Проектирование и определение характеристик цифровых систем - Глазковая диаграмма, маска и тестирование ограничений до 10 Гбит/с - Ethernet, HDMI 1, HDMI 2, PCI, SATA, USB 2.0, USB 3.0 - Анализ TDR/TDT кабелей, разъемов, объединительных плат, печатных плат и сетей - Испытание оптических волокон, трансиверов и лазеров - Определение характеристик полупроводников
