Высокая динамика и разрешение по трем осям
- Для систем P-363 PicoCube
- Чрезвычайно низкий уровень шума
- Варианты: Высокая динамика и высокое разрешение
Контроллер PicoCube в двух вариантах

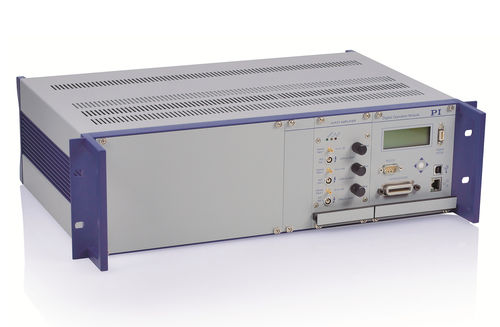

Контроллер E-536 PicoCube имеет три канала усилителя с чрезвычайно низким уровнем шума для высоковольтных сдвиговых приводов. Контроллер был специально разработан для удовлетворения требований чрезвычайно быстрых и высокоразрешающих пьезосканеров PicoCube XY(Z). E-536 предлагается в двух вариантах для диапазонов напряжения от -250 В до +250 В и позволяет использовать как статические, так и динамические приложения. Оптимизированный по производительности E-536.3x для особо динамичных приложений способен выдавать пиковый ток 200 мА при небольшой полосе пропускания сигнала 10 кГц. Варианты модели E-536.3xH с оптимизированным разрешением достигают разрешения позиционирования с помощью PicoCube менее 0,03 нм при пиковой мощности до 50 Вт. Оба варианта доступны для работы в замкнутом и разомкнутом контуре.
Повышенная точность благодаря емкостным датчикам
Версии E-536.3C имеют встроенный датчик / сервоконтроллер для работы в замкнутом цикле. Положение контролируется, например, системой нанопозиционирования PicoCube с емкостными датчиками, разрешение которых достигает 0,1 нм.
Области применения
- Сканирующая зондовая микроскопия
- Атомно-силовая микроскопия
- Сканирование и скрининг
Высочайшее разрешение при высокой динамике
Работа в разомкнутом контуре идеально подходит для приложений, где важны быстрое время отклика и очень высокое разрешение. Спецификация обратной связи по положению в абсолютных значениях либо не существенна, либо осуществляется внешними датчиками, как в случае атомно-силовой микроскопии.
---
