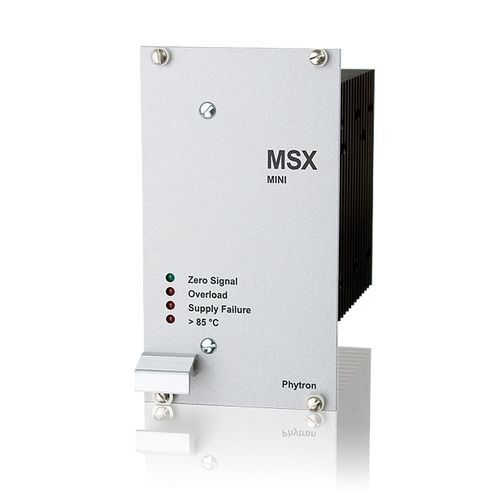

Мощный каскад питания шагового двигателя MSX с напряжением питания от 60 до 120 В постоянного тока и до 15 APEAK в 19-дюймовые встраиваемые стойки
В качестве мощного каскада питания шагового двигателя MSX подходит для мощности вала до 800 Вт, особенно для обработки дискретных компонентов и задач обслуживания машин, а также для высокопроизводительных сортировочных и сборочных машин.
Технические характеристики
- Министепной силовой каскад для биполярного управления 2-фазными шаговыми двигателями
- Фазные токи до 15 APEAK
- Напряжение питания от 60 до 120 В
- Разрешение шага до 1/20 шага
- Ток запуска и останова независимо регулируется с шагом 16
- Выбираемый профиль фазного тока: обычный или синусоидальный
- Оптимизация формы тока: Формирование тока или раздув
- Электрически изолированные входы с открытым коллектором для уровня входного сигнала от 5 до 24 В: Управляющие импульсы, Направление двигателя, Форсирование и Активация
- Вход сброса может быть включен перемычкой
- Электрически изолированные выходы: Основное положение, Ошибка
- Светодиоды состояния
- Легко монтируемая вставная плата для 19" / 3 U суб-стойки
- Совместима с силовыми каскадами MSO, MSO MINI и SMD
Доступные опции
- активированный вход сброса
- с уровнем входного сигнала 24 В
---
