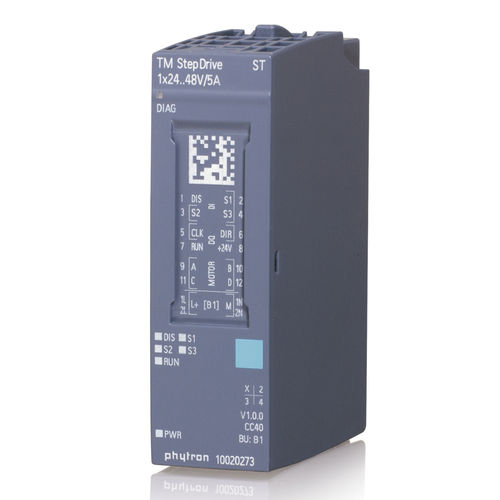

Шаговый контроллер двигателя TM StepDrive

DCпрограммируемый24-48 В

Драйвер шагового двигателя со встроенным силовым каскадом для SIMATIC ET 200®SP в координации с Siemens Управление и привод шаговых двигателей в рамках модульной системы ПЛК: Технология TM StepDrive гарантирует высокоточную регулировку тока и обеспечивает точное позиционирование до 1/256 шага (примерно 51 200 позиций на оборот (0,0070°/шаг) при использовании шагового двигателя 200). Технические характеристики - Контроллер шагового двигателя со встроенным силовым каскадом для SIMATIC ET 200®SP - Модуль TM StepDrive 1x24...48V/5A успешно прошел тест на соответствие требованиям системы, проведенный компанией Siemens. - Подходит для биполярного управления 2-фазными шаговыми двигателями с 4-, (6-) или 8-выводной схемой подключения - Физическое разрешение: около 51 200 позиций на оборот (0,0070°/шаг). Для микропозиционирования необходимо использовать энкодер со счетчиком. - Максимальная частота шагов: 250 000 шагов/сек три цифровых входа для концевых и опорных выключателей - диагностические светодиоды (коллективная ошибка, питание, деактивация, цифровой вход, работа двигателя) - два режима работы: позиционирование и режим технологического объекта - два типа подключения: силовой каскад и индексатор - Параметрирование и диагностика контроллера в режиме онлайн - Программирование через STEP®7, TIA Portal® (начиная с версии V15) или через файл GSD(ML) - Защита от короткого замыкания, защита от перегрузки - Одобрение: CE Внимание: конфигурационные файлы не являются совместимыми. SIMATIC®, ET 200®SP, STEP®7 и TIA Portal® являются торговыми марками компании Siemens AG.
