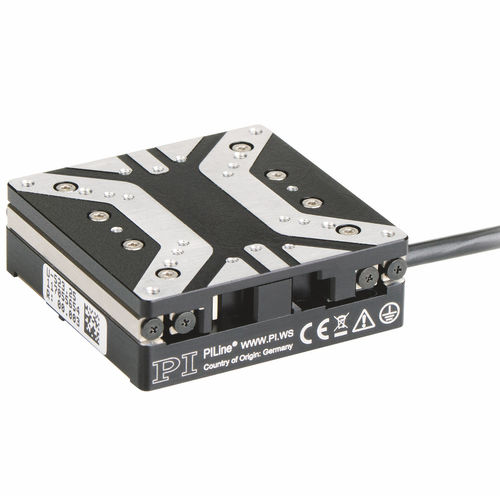

Линейный координатный стол U-523 PILine®

пьезоэлектрический1 оськомпактный

- Компактный и легкий - Высокая точность наведения - Высокое разрешение датчика 10 нм - Самоблокировка, отсутствие выделения тепла в состоянии покоя - Малошумная работа Линейный позиционирующий каскад класса точности Этапы PILine® особенно подходят для задач, требующих быстрого точного позиционирования. В выключенном состоянии самоблокирующийся привод обеспечивает механическую стабильность положения ступени. Поэтому потребление энергии и выделение тепла значительно снижаются. Эти характеристики выгодны для приложений с низким рабочим циклом, работающих от батарей или чувствительных к нагреву. Положение оси измеряется энкодером, а оптический опорный переключатель обеспечивает надежное повторяемое движение. Принцип работы пьезодвигателя и его электрическое управление недороги и могут быть настроены индивидуально. Ультразвуковой пьезомотор PILine® Неотъемлемой частью ультразвукового пьезодвигателя PILine® является пьезопривод, который через соединительный элемент предварительно нагружается на подвижный направляющий элемент. Пьезокерамический привод возбуждается до ультразвуковых колебаний высокочастотным переменным напряжением в диапазоне от 100 до 200 кГц. Деформация актуатора приводит к периодическому диагональному перемещению соединительного элемента относительно бегунка. Подачу создают на несколько нанометров за цикл; высокие частоты приводят к высоким скоростям. Предварительная нагрузка пьезокерамического привода на бегунок обеспечивает самоблокировку привода в состоянии покоя и выключенном состоянии. Высокоточное измерение положения с помощью инкрементального линейного энкодера Бесконтактные оптические энкодеры с высочайшей точностью измеряют положение непосредственно на платформе. Нелинейность, механический люфт или упругая деформация не влияют на измерение.
