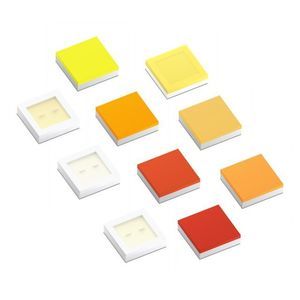

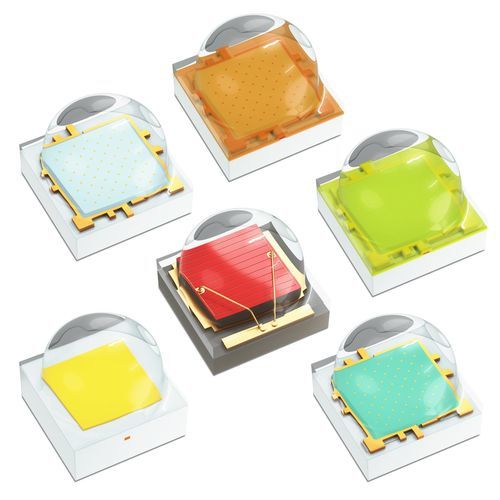

Оранжевый Светодиод LUXEON C ES

синийкрасныйзеленый

Обзор
LUXEON C ES Color Line разработана для больших LED-матриц под одной оптикой. Большой кристалл в компактном корпусе уменьшает общую площадь матрицы, обеспечивая оптимальное расположение светодиодов и высокий световой поток. Трёхполосная контактная площадка поддерживает сложную разводку и улучшенные тепловые соединения. Типичные применения: сценическое освещение, архитектурное освещение и exterior variable lighting (EVL), где требуется высокая выходная мощность от сгруппированных массивов.

Особенности и преимущества

• Оптимизирована для смешения в многоцветных массивах с минимальными зазорами между светодиодами для плотной компоновки
• Трёхполосный форм-фактор обеспечивает гибкую разводку и укороченные электроды, позволяющие максимально плотное расположение светодиодов
• Большой кристалл в небольшом корпусе обеспечивает высокий поток, низкое прямое напряжение (Vf) и сниженный Pthermal
• Высокая способность по току для максимизации выходной мощности и минимизации числа светодиодов
• Большая тепловая площадка для поддержки высоких токов и формирования плотных кластеров светодиодов
• Доказанный, прочный корпус обеспечивает надёжную работу

Характеристики продукта — Цвета (талантный ток испытания 1000 mA, Tj = 85°C)
Deep Red — Доминирующая/пиковая 655 — 675 нм — 935 lm (мин) — 1100 lm (тип) — L1C2-DRD1000000000
Red — Доминирующая/пиковая 624 — 634 нм — 106 lm (мин) — 125 lm (тип) — L1C2-RED1000000000
PC Amber — — — 264 lm (мин) — 310 lm (тип) — L1C2-PCA1000000000
Mint — — — 391 lm (мин) — 460 lm (тип) — L1C2-MNT1000000000
Lime — — — 425 lm (мин) — 500 lm (тип) — L1C2-LME1000000000
Green — Доминирующая/пиковая 520 — 540 нм — 298 lm (мин) — 350 lm (тип) — L1C2-GRN1000000000
Cyan — Доминирующая/пиковая 490 — 510 нм — 204 lm (мин) — 240 lm (тип) — L1C2-CYN1000000000
Blue — Доминирующая/пиковая 465 — 485 нм — 94 lm (мин) — 110 lm (тип) — L1C2-BLU1000000000
Royal Blue — Доминирующая/пиковая 440 — 460 нм — 1275 mW (мин радиометрическое) — 1500 mW (тип радиометрическое) — L1C2-RYL1000000000

Характеристики продукта — Белый (заданный ток 1000 mA, Tj = 85°C)
White — 5700K — 70 CRI — 325 lm (мин) — 385 lm (тип) — 131 lm/W — L1C2-5770000000000
White — 2700K — 80 CRI — 270 lm (мин) — 320 lm (тип) — 108 lm/W — L1C2-2780000000000
White — 3000K — 80 CRI — 285 lm (мин) — 335 lm (тип) — 114 lm/W — L1C2-3080000000000
White — 4000K — 80 CRI — 305 lm (мин) — 360 lm (тип) — 122 lm/W — L1C2-4080000000000
White — 5700K — 80 CRI — 305 lm (мин) — 360 lm (тип) — 122 lm/W — L1C2-5780000000000

Типичная спектральная информация
Предоставлены типичные нормализованные SPD‑кривые для прямых цветов и цветов, конвертированных фосфором (измерения при 1000 mA, Tj = 85°C).

Применения

• Большие многоцветные LED‑матрицы под одной оптикой
• Освещение для развлечений
• Архитектурное освещение
• Exterior variable lighting (EVL) и другие высокоэффективные сгруппированные массивы

Технические спецификации

• Серия: LUXEON C ES Color Line
• Условия испытаний: 1000 mA, температура перехода Tj = 85°C
• Корпус: малый корпус с большим кристаллом и большой тепловой площадкой; трёхполосный контактный рисунок для сложного маршрутизирования
• Высокая способность по току для максимизации выхода при минимизации количества LED
• Возможность плотной компоновки LED благодаря компактному корпусу и тепловому дизайну
• Доступные цвета: прямые и фосфор‑конвертированные — Deep Red, Red, PC Amber, Mint, Lime, Green, Cyan, Blue, Royal Blue и белые CCT (2700K, 3000K, 4000K, 5700K)
• Представительные номера деталей: L1C2-DRD1000000000, L1C2-RED1000000000, L1C2-PCA1000000000, L1C2-MNT1000000000, L1C2-LME1000000000, L1C2-GRN1000000000, L1C2-CYN1000000000, L1C2-BLU1000000000, L1C2-RYL1000000000, L1C2-2780000000000, L1C2-5770000000000
• Доступная документация: product brief, application brief и datasheet
