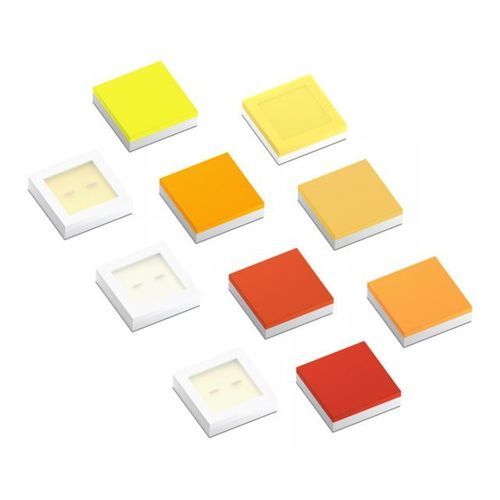

Оранжевый Светодиод LUXEON HL1Z & Fusion

синийкрасныйзеленый

Обзор
Семейство LUXEON HL1Z Color Line & Fusion представляет собой CSP (Chip Scale Package) LED‑излучатели в корпусе 1414 (1,4 мм × 1,4 мм). Разработаны для компактных приложений с одиночными излучателями и многоцветными кластерами; серия включает насыщенные прямые цвета, фосфор‑преобразованные цвета и Fusion‑варианты, оптимизированные для настройки белого и направленных узкоугольных источников с цветовой температурой 1 800–6 500 K.

Функции и преимущества

• Корпус CSP 1414 обеспечивает очень компактные конструкции кластеров и уменьшенное расстояние между светодиодами для эффективного смешения цветов.
• Поддержка высокой плотности мощности (до 2 W на светодиод) для повышенной выходной мощности в малых форм‑факторах.
• Фосфор‑преобразованные варианты обеспечивают стабильность цвета при изменении температуры.
• Fusion Red/Green/Blue настроены для белой балансировки и высокой направленности в компактных исполнениях.
• Совместимы с белой серией LUXEON HL1Z для комбинированных многотональных/белых решений.

Характеристики продукта (указаны при испытательном токе 350 mA, Tj = 85°C)

• PC Red — типичный световой поток: 20 lm (пример артикула: L1HZ-PCR1000000000)
• PC Red Orange — типично: 35 lm (L1HZ-RNG1000000000)
• PC Amber — типично: 119 lm (L1HZ-PCA1000000000)
• PC Green — типично: 195 lm (L1HZ-PCG1000000000)
• Green (прямой) — доминант 520–535 нм, типично 145 lm (L1HZ-GRN1000000000)
• Blue (прямой) — доминант 470–485 нм, типично 57 mW радиометрически (L1HZ-BLU1000000000)
• Royal Blue — доминант 450–460 нм, типично 610 mW радиометрически (L1HZ-RYL1000000000)
• Fusion Red — типично: 70 (L1HZ-FCR1100000000); Fusion Green — типично: 152 (L1HZ-FCG1100000000); Fusion Blue — типично: 137 (L1HZ-FCB1100000000)

Дополнительные сведения о продукте

• Корпус CSP 1414 (1,4 мм × 1,4 мм) обеспечивает минимальную светящуюся поверхность (LES) для малых углов излучения и компактных направленных пятен.
• Fusion‑варианты специально настроены для высокой направленности и настройки белого в компактных кластерах.
• Опубликованы типичные SPD‑графики и нормализованные спектральные данные для Direct Colors, PC Colors и Fusion‑вариантов (условия применения/испытаний: 350 mA, Tj = 85°C).

Технические характеристики

• Manufacturer / Brand: Lumileds
• Product family: LUXEON HL1Z Color Line & Fusion
• Тип корпуса: CSP (Chip Scale Package), 1414 (1,4 мм × 1,4 мм)
• Условия испытаний: 350 mA, Tj = 85°C
• Максимальная электрическая мощность на светодиод: до 2 W
• Доступные варианты: PC Red, PC Red Orange, PC Amber, PC Green, Green, Blue, Royal Blue, Fusion Red, Fusion Green, Fusion Blue
• Предназначенные применения: одиночные излучатели, компактные многоцветные кластеры, источники с регулировкой белого (1 800 K–6 500 K), направленные мелкоугольные споты, многоцветные осветительные матрицы
• Примеры номеров деталей: серия L1HZ‑… (например, L1HZ-PCR1000000000 для PC Red)
