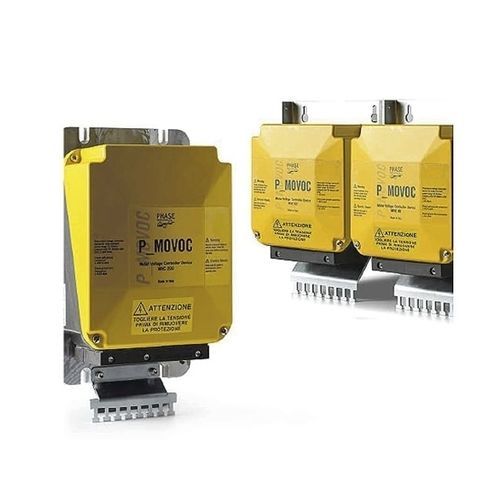

Контроллер регулятора напряжения для двигателя P_MOVOC series

Устройство управления напряжением подключается между приводом и двигателем, как правило, и предпочтительно рядом с приводом Серия MOVOC - это передовое решение для управления движением и преобразования энергии, специально разработанное для обеспечения безопасности применения даже при использовании двигателей Phase Motion Control с очень высоким диапазоном регулирования потока. В тех случаях, когда диапазон постоянной мощности (т. е. отношение максимальной скорости к скорости вращения коленчатого вала) превышает 3:1- у двигателей Phase может достигать 10:1, в случае отказа привода могут возникать высокие скачки напряжения. Устройства MOVOC, имеющие сертификат безопасности SIL-3, при подключении к питанию моторного привода обеспечивают защиту от перенапряжения в любых ситуациях. Особая конструкция и технология производства высокоскоростных двигателей TK позволяет использовать очень широкий рабочий диапазон постоянной мощности с управлением потоком, который может превышать соотношение 10:1. Это означает, что обратная ЭДС двигателя приблизительно равна максимальному напряжению привода (обычно очень близкому к напряжению питания) при скорости вращения коленчатого вала двигателя, т. е. при самой низкой скорости в диапазоне постоянной мощности. В нормальном режиме работы на более высоких скоростях преобразователь подает на двигатель, который спроектирован так, чтобы демонстрировать калиброванное, критическое значение импеданса, именно то количество Id, которое необходимо для поддержания постоянного напряжения двигателя во всем диапазоне постоянной мощности. Это означает, что на самой высокой допустимой скорости обратная ЭДС двигателя выше, чем напряжение питания, а по своей сути обратная ЭДС примерно равна напряжению питания, умноженному на диапазон постоянной мощности.
