Серводвигатель с автовентиляцией U3 series
ACбесщеточный480V

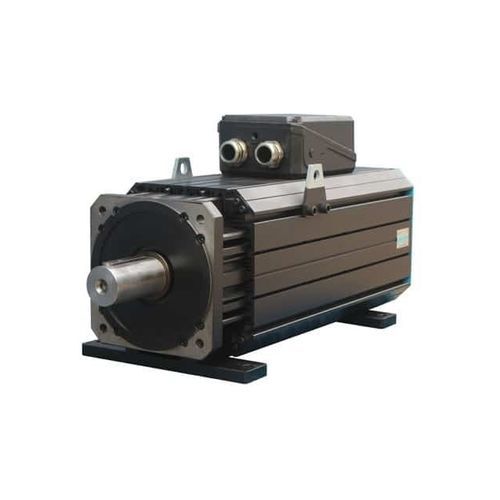

Серводвигатель с автовентиляцией - U3 series - Phase Motion Control - AC / бесщеточный / 480V
Серводвигатель с автовентиляцией - U3 series - Phase Motion Control - AC / бесщеточный / 480V
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

AC/DC
AC
Тип
бесщеточный
Напряжение
480V, 380 В
Конструкция
с постоянными магнитами
Количество полюсов
8 полюсов, 12 полюсов
Охлаждение
с автовентиляцией
Применение
промышленный
Другие характеристики
высокий крутящий момент, с небольшой инерцией
Интенсивность

МАКС.: 299 A

МИН.: 11,8 A

Момент

МАКС.: 1 150 Nm
(848,19647 ft.lb)

МИН.: 28 Nm
(20,65174 ft.lb)

Скорость вращения

1 000 rpm, 2 000 rpm, 3 000 rpm, 4 000 rpm
(6 283,19 rad.min-1, 12 566,37 rad.min-1, 18 849,56 rad.min-1, 25 132,74 rad.min-1)

Описание

Высокодинамичные серводвигатели с вентиляторным охлаждением S1 с крутящим моментом от 28 Нм до 900 Нм Серия высокоэффективных серводвигателей ULTRACT 3, производимая на новом заводе Phase Motion Control, специализирующемся на высокоэффективных серводвигателях, основана на редкоземельных магнитах последнего поколения и воплощает запатентованную технологию сборки поверхностных магнитов Phase, благодаря которой двигатели обладают высочайшей плотностью крутящего момента. Серводвигатели U3 предназначены для высокодинамичных систем управления. Поэтому двигатели спроектированы с минимальной инерцией ротора, чтобы обеспечить быстрый динамический отклик. Дополнительную инерцию может придать дополнительный маховик в той же тормозной полости (в качестве альтернативы тормозу), чтобы для компенсации слабой механической связи между двигателем и нагрузкой. Стандартный вал по той же причине круглый и готов к зажатию коническими втулками (рекомендуется во избежание люфта). Если требуется шпонка (и соответствующее снижение производительности сервопривода), она может быть поставлена в качестве опции. Все валы сбалансированы, поэтому простые вращающиеся детали (например, шкивы, шестерни) не нуждаются в балансировке. Все двигатели могут быть оснащены предохранительным тормозом PM. Все тормоза - с редкоземельными постоянными магнитами. Этот новый тормоз с высокой удельной мощностью работает без тормозных колодок. Таким образом, исключается проблема загрязнения полости двигателя при неправильной работе тормоза. Тип Бесщеточные серводвигатели переменного тока PM, низкая инерция, высокая угловая жесткость. Ротор Спеченные, высокотемпературные редкоземельные магниты с механическим креплением (без склеивания). Изоляция Двигатель: Класс F в соответствии с DIN 0530.

---
