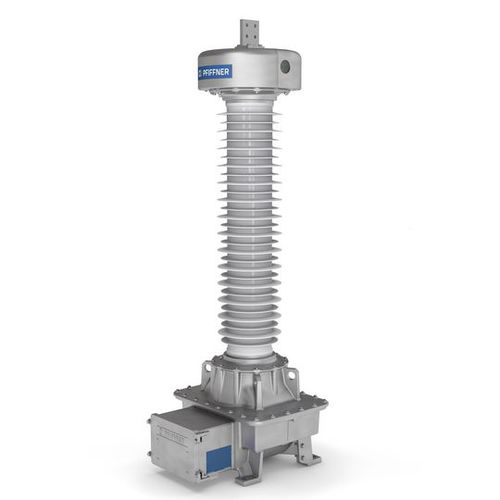

Трансформатор для распределения EOF series

погружнойиндуктивного напряженияIEC

Индуктивные трансформаторы напряжения с бумажно-масляной изоляцией типа EOF используются в высоковольтных сетях в диапазоне 24-245 кВ. Они преобразуют высокое напряжение в стандартизированные значения для счетчиков, измерительных и защитных устройств. Активная часть трансформатора напряжения расположена в корпусе на ножке. Высоковольтная изоляция выполнена по бумажно-масляной технологии. Для этого используется высококачественное минеральное масло, не содержащее ПХБ. Внутри изолятора находится мелкозернистая проходная изоляция. Система расширения расположена в головке трансформатора напряжения. Этот узел выполняет функцию компенсации объема масла при колебаниях температуры. Для трансформаторов напряжения 24-72 кВ используется высокоэластичная термостойкая мембрана из фторэластомеров (VITON®). Трансформаторы напряжения >72 кВ оснащены расширительным элементом из нержавеющей стали. Уровень масла отображается с помощью механической системы в окне сильфонной крышки. Все металлические корпуса и фланцы изготовлены из специального алюминиевого сплава. По запросу на эти детали может быть нанесено цветное покрытие. Все трансформаторы напряжения имеют высококачественный фарфоровый или высококачественный силиконовый композитный изолятор. В соответствии с различными классами загрязнения, как указано в стандартах, имеются различные расстояния ползучести. Герметичный корпус защищает бумажно-масляную изоляцию от атмосферных воздействий. Клеммная коробка большого размера имеет крышку, открывающуюся вбок. Это позволяет легко подключать вторичные кабели. По умолчанию клеммная коробка имеет фланец без отверстий. По запросу могут быть предварительно установлены кабельные вводы, электрическая схема и индивидуальные инструкции по безопасности.
