Обзор
Модуль распределения аудиосигнала (ADM-2-PMB125) формирует две независимо контролируемые аудиолинии 100 V rms. Он позволяет организовать два отдельных аудиоканала для одной зоны или зоны эвакуации и поддерживает передачу по исправному каналу в случае отказа другого канала. Короткозамкнутый канал отключается после краткой задержки и находится под непрерывным контролем для автоматического повторного подключения при устранении неисправности. Модуль может устанавливаться удаленно от усилителя и питается от аналоговой адресуемой петли или от отдельного источника 24 V DC. Встроенная система контроля непрерывно отслеживает выходы 100 V на наличие обрывов и коротких замыканий и передает сигналы о неисправностях усилителю или генератору эвакуации.

Особенности

• Обеспечивает дублированные контролируемые аудиоканалы для упрощения монтажа систем эвакуации
• Изолирует канал при коротком замыкании после небольшой задержки; позволяет продолжать передачу по другому каналу
• 80 W коммутационная способность на канал
• Питание от аналоговой адресуемой петли или отдельного источника 24 V DC
• Содействует соблюдению требований по изоляции неисправностей согласно AS 1670.1: 2018, раздел 2.6
• Заземление для экранированного кабеля на 100 V линии
• Локальные светодиоды показывают текущие (постоянное свечение) и исторические (мигание) неисправности; отдельные индикаторы S/C и O/C для каждого канала
• Реле неисправности с контактами form C; кнопка сброса очищает исторические индикации неисправностей
• Встроенный изолятор аналоговой адресуемой петли отключает петлю при коротком замыкании
• Пользовательский выбор входного конечного резистора, настраиваемого под требования усилителя
• Совместим с эвакуационными усилителями Pertronic и генератором Pertronic EVAC
• Совместим с выбранным сторонним оборудованием, включая Tyco QE 90 EWIS и AMPAC EV3000

Информация для заказа
Код продукта | Описание | Наличие
ADM-2 | Модуль распределения аудиосигнала, 2 канала, плата без корпуса | Снят с производства

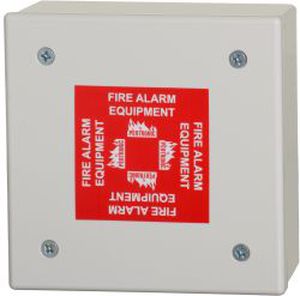

ADM-2-PMB125 | Модуль распределения аудиосигнала, 2 канала, установлен в корпус PMB125 |

Характеристики / Технические спецификации

• Создаёт две независимо контролируемые аудиолинии 100 V rms
• 80 W коммутационная способность на канал
• Изоляция канала при коротком замыкании с автоматическим восстановлением после устранения неисправности
• Мониторинг обрывов и коротких замыканий на выходных линиях 100 V
• Сигнализация неисправностей усилителю или генератору эвакуации (реле неисправности с контактами form C)
• Локальные светодиоды неисправности с индикацией текущих и исторических состояний; отдельные S/C и O/C для каждого канала
• Кнопка сброса для очистки исторических индикаций неисправностей
• Питание от аналоговой адресуемой петли или отдельного источника 24 V DC
• Встроенный изолятор аналоговой адресуемой петли
• Входной конечный резистор, выбираемый пользователем и настраиваемый под требования усилителя
• Заземление для экранированного кабеля на 100 V линии
• Совместимость: эвакуационные усилители Pertronic и EVAC Generator; совместимость со сторонним оборудованием Tyco QE 90 EWIS и AMPAC EV3000
