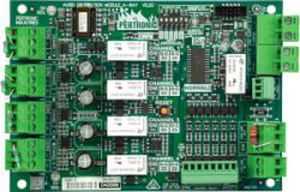

Система соноризации ADM-4

Обзор продукта
Аудио-распределительный модуль Pertronic ADM-4 предоставляет несколько независимо управляемых и контролируемых аудиолиний 100 V rms (каналы). Он позволяет организовать несколько ответвлений от одной 100 V аудиолинии, сохраняя контроль отказов и упрощая установку систем оповещения и эвакуации.

Система на базе модулей ADM-4 продолжит работу, даже если некоторые каналы выйдут из строя. В случае короткого замыкания канал будет изолирован, а вывод звука по незатронутым каналам восстановится после кратковременного прерывания (примерно 20 секунд). Модуль непрерывно контролирует изолированные каналы и автоматически восстанавливает соединение канала при устранении неисправности.

Встроенная система контроля постоянно проверяет выходные линии 100 V на наличие обрывов и коротких замыканий, независимо от того, передаётся ли эвакуационное сообщение, фоновой аудиоконтент или система простаивает.

Каждый канал может быть постоянно включён с помощью местного DIP-переключателя или включаться/выключаться внешним управляющим сигналом (вход Channel Select).

ADM-4 независимо контролирует выходные каналы и при возникновении неисправности передаёт сигнал на подключённый усилитель или генератор эвакуации. Модуль также оснащён реле неисправности с чистым контактом Form C для подключения к средствам мониторинга.

Особенности

• Упрощает установку систем эвакуации и громкоговорящей связи, обеспечивая несколько контролируемых аудиоканалов
• Автоматическая изоляция короткозамкнутого канала позволяет продолжать передачу аудио по остальным каналам
• Способствует соответствию требованиям по локализации неисправностей стандарта AS 1670.1: 2018, раздел 2.6
• Вход Channel Select для индивидуального переключения каналов
• 80 W коммутационная мощность на канал
• Встроенный DIP-переключатель для постоянного выбора каналов
• Реле неисправности с чистым контактом Form C
• Раздельные индикаторы обрыва и короткого замыкания для каждого канала
• Управляющие входы могут быть изолированы от встроенной схемы
• Выбираемый пользователем входной резистор конца линии (EOL) для соответствия требованиям усилителя
• Совместимость: Pertronic EA60, EA120, усилители эвакуации Pertronic и усилители, управляемые Pertronic EVAC Generator

Информация для заказа
Код продукта | Описание
ADM-4 | Аудио-распределительный модуль, 4 канала

Доступные документы
Для этого продукта доступны технический паспорт и руководство по установке.

Технические характеристики

• Несколько независимо управляемых и контролируемых аудиовыходных линий 100 V rms (4 канала)
• Постоянный контроль на обрыв и короткое замыкание для каждого канала
• Автоматическая изоляция короткозамкнутых каналов с продолжением работы не затронутых каналов (кратковременное прерывание ~20 секунд)
• Автоматическое восстановление каналов после устранения неисправности
• Местный DIP-переключатель для постоянного включения каналов
• Удалённый вход Channel Select для индивидуального переключения каналов
• 80 W коммутационная мощность на канал
• Реле неисправности с чистым контактом Form C для подключения к приборам мониторинга
• Раздельные индикаторы для обрыва и короткого замыкания на каждом канале
• Управляющие входы могут быть изолированы от встроенной схемы
• Выбираемый пользователем EOL входной резистор, настраиваемый под требования усилителя
• Совместимость: Pertronic EA60, EA120, усилители эвакуации Pertronic и усилители, управляемые EVAC Generator
• Код для заказа: ADM-4
