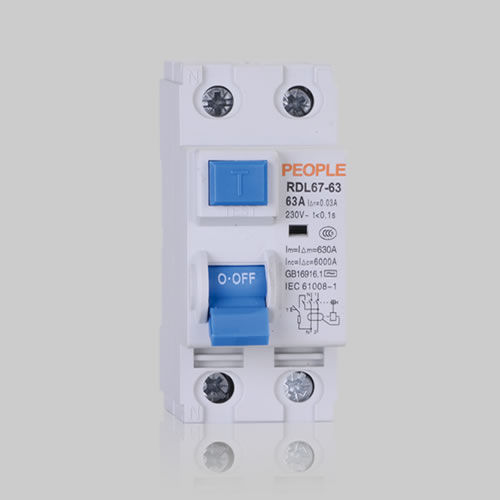

Термическое дифференциальное устройство остаточного тока RDL67-63

дефекта заземленияуправляемое дифференциальным током4 полюса

Электромагнитный автоматический выключатель с защитой от остаточного тока серии RDL67-63 в основном применяется в цепях переменного тока частотой 50 Гц, с номинальным рабочим напряжением 230 В или 400 В, номинальным током до 63 А для обеспечения косвенной защиты людей от утечки тока и предотвращения возгорания, вызванного замыканием на землю вследствие повреждения изоляции оборудования или цепи. Электромагнитные автоматические выключатели с защитой от остаточного тока серии RDL67-63, в частности модель RDL67, не требуют дополнительного источника питания для обеспечения защиты от утечки тока и не подвержены влиянию напряжения в электросети. Конструкция и принцип действия Автоматический выключатель с защитой от остаточного тока данной серии состоит из главного выключателя, трансформатора тока нулевой последовательности, механизма срабатывания при утечке тока и контрольных устройств, размещенных в пластиковом корпусе. В случае утечки тока или поражения электрическим током, как только остаточный ток или ток утечки достигает номинального срабатывающего остаточного тока, трансформатор тока нулевой последовательности подает сигнал, запускающий срабатывание устройства защиты от утечки, после чего питание отключается, обеспечивая защиту от утечки тока и поражения электрическим током. Принцип работы электронного автоматического выключателя см. на рис. 1. Нормальные условия эксплуатации и условия установки 3.1 Температура: не выше +40 ºC и не ниже -5 ºC, при этом средняя температура не должна превышать +35 ºC. 3.2 Высота над уровнем моря в месте установки — не более 2000 м. 3.3 Относительная влажность: не более 50 % при температуре +40 ºC. Изделие может выдерживать более высокую влажность при более низкой температуре,
