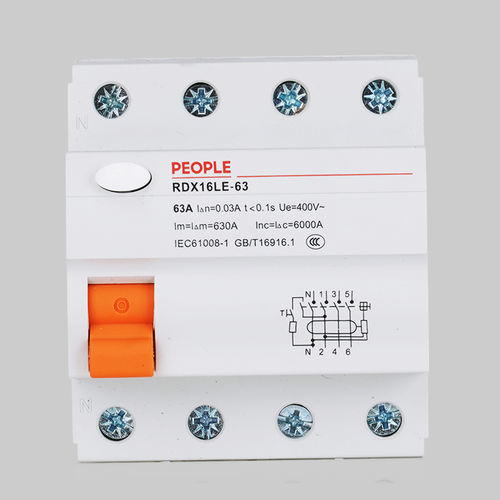

Магнитно-термическое дифференциальное устройство остаточного тока RDX16LE-63

дефекта заземлениязамыкания на землюуправляемое дифференциальным током

Автоматический выключатель с защитой от остаточного тока серии RDX16LE в основном применяется в цепях переменного тока частотой 50 Гц с номинальным рабочим напряжением 230 В или 400 В, номинальным током до 63 А для косвенной защиты людей от утечки тока, а также для предотвращения возгорания, вызванного замыканием на землю вследствие повреждения изоляции оборудования или цепи. Нормальные условия эксплуатации и условия установки 3.1 Температура: не выше +40 ºC и не ниже -5 ºC; при более низкой температуре, например, при температуре +20 ºC, допустимая максимальная температура составляет +40 ºC. Изделие может выдерживать более высокую влажность при переменных условиях, однако следует принять специальные меры, а средняя температура не должна превышать +35 ºC. 3.2 Высота над уровнем моря в месте установки не более 2000 м. 3.3 Относительная влажность: не более 50%; при определённой температуре изделие может выдерживать относительную влажность до 90 %. Конденсация, возникающая из-за перепада температур 3.4 Класс загрязнения: 2-й класс 3.5 Электромагнитная среда: B 3.6 Магнитное поле в месте установки не должно превышать магнитное поле Земли ни в одном направлении. 3.7 Способ монтажа: TH35-7,5, распределительная коробка или шкаф. 3.8 Установка: угол между вертикальной плоскостью и плоскостью установки не более 5. 3.9 Условия установки: место установки не должно подвергаться сильным ударам и вибрации, а также должно находиться в среде, не представляющей опасности (взрывоопасной). 3.10 Тип установки: класс 2, 3 Конструкция и принцип действия Автоматический выключатель с защитой от остаточного тока данной серии состоит из главного выключателя, трансформатора тока нулевой последовательности, устройства срабатывания при утечке тока и контрольных устройств, размещенных в пластиковом корпусе.
