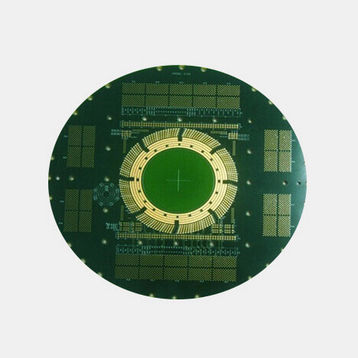

Печатная плата 42 слоя

для использования в промышленности

Тип Плата для тестирования ИС Материал S1000-2M Толщина 6.9 мм Минимальный размер отверстия 0.45 мм Соотношение толщины платы и диаметра отверстия 15:1 Минимальное расстояние от отверстия до проводника 8 мил Отделка поверхности Погружное золото (ENIG) Область применения Испытательная плата ИС 1.Технология обработки до 64 слоев, минимальная трассировка и пространство 2.5 / 2.5mil, максимальное соотношение толщины платы и диаметра отверстия 16:1. 2. Технология обработки длинных и коротких золотых пальцев и контроль точности трассировки высокой плотности соответствуют требованиям дизайна фотоэлектрических коммуникационных продуктов. 3. Высокоточная технология обратного сверления для уменьшения эквивалентной последовательной индуктивности виа и в случае, чтобы удовлетворить требования к целостности продукта передачи сигнала; 4. Передовой процесс производства меди на основе металла и сверхтолстой меди для удовлетворения высоких требований к рассеиванию тепла в силовых продуктах. 5. Высокоточная технология механического и лазерного контроля глубины для достижения многоуровневой структуры изделия и удовлетворения требований к различным уровням сборки. 6. Усовершенствованный процесс смешанного давления позволяет смешивать FR-4 и высокочастотные материалы и экономить материальные затраты клиентов при условии достижения высокочастотных характеристик продукции. 7. Передовая технология Anti-CAF значительно повышает надежность и срок службы изделий из печатных плат. 8. Передовые технологии заглубленных конденсаторов и заглубленных резисторов значительно улучшают характеристики печатных плат. 9. Передовая технология нанесения внутреннего слоя отвечает требованиям передачи информации в высокочастотных цепях.
