Ультразвуковой детектор неполадок opCard 3.0

за счет взуализациивремени полетавизуализация 3D

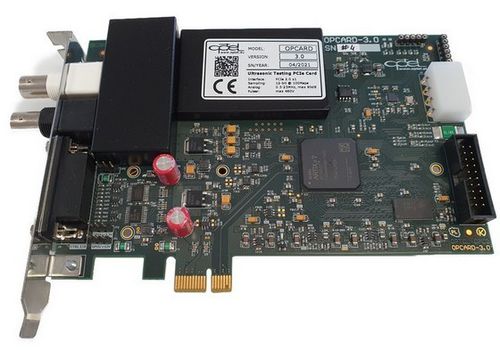

OPCARD 3.0 - плата сбора ультразвуковых данных Плата сбора ультразвуковых данных OPCARD 3.0 предназначена для работы в качестве основного компонента систем ультразвукового контроля, соответствующих требованиям серии ISO / PN-EN 12668 для оборудования ультразвукового неразрушающего контроля. Устройство обеспечивает соответствие требованиям на уровне системы при интеграции с соответствующими датчиками, калибровочными блоками и программным обеспечением. Применяемые стандарты

• PN-EN ISO 12668-1
• Неразрушающий контроль - Характеристика и поверка оборудования для ультразвукового контроля - Часть 1: Instruments
• PN-EN ISO 12668-2
• Non-destructive testing - Characterization and verification of ultrasonic examination equipment - Part 2: Probes
• PN-EN ISO 12668-3
• Non-destructive testing - Characterization and verification of ultrasonic examination equipment - Part 3: Combined equipment

Заявление о соответствии OPCARD 3.0 соответствует функциональным и эксплуатационным требованиям, указанным в ISO / PN-EN 12668-1 для ультразвуковых приборов, включая:

• Стабильные и повторяемые выходные параметры импульсного датчика
• Низкошумные характеристики приемника
• Программируемый коэффициент усиления и линейность
• Широкая и настраиваемая аналоговая полоса пропускания
• Точное и повторяемое АЦП
• Надежная синхронизация, при использовании в сочетании с квалифицированными ультразвуковыми датчиками, соответствующими требованиям стандарта ISO / PN-EN 12668-2, полная ультразвуковая система, включающая OPCARD 3.0 может быть проверена в соответствии с ISO / PN-EN 12668-3. Релевантные технические параметры, поддерживающие соответствие
  • Встроенный высоковольтный импульсный генератор до 460 В, подходящий для стандартизированного возбуждения датчиков
  • Ультранизкошумный передний фронт приемника (< 1 нВ/√Гц)
  • Программируемый диапазон усиления с точным разрешением (0.5 дБ)
  • Настраиваемая аналоговая фильтрация (высокочастотная и низкочастотная)
  • Широкая рабочая полоса пропускания: 0.5-25 МГц (-3 дБ)
  • Точный 12-битный АЦП, частота дискретизации до 100 МГц
  • Высокая частота PRF до 100 кГц
  • Стабильная синхронизация и триггер для воспроизводимых измерений
  • Встроенная память, обеспечивающая стабильные условия сбора данных
  Верификация и калибровка Верификация систем на базе OPCARD 3.0 может быть выполнена с использованием стандартных процедур калибровки и эталонных блоков, определенных в ISO / PN-EN 12668, включая:
  • Проверка линейности чувствительности и усиления
  • Проверка точности временной базы
  • Оценка уровня шума и динамического диапазона
  • Оценка полосы пропускания и частотной характеристики
  Результаты калибровки и верификации зависят от полной конфигурации системы, включая датчики, кабели и программное окружение. ПримечаниеOPCARD 3.0 - это модульная платформа для сбора ультразвуковых данных, предназначенная для интеграции в специализированные ультразвуковые системы. Окончательное соответствие требованиям ISO / PN-EN 12668 относится к комплектной системе ультразвукового контроля, а не к плате сбора данных как отдельному компоненту.
