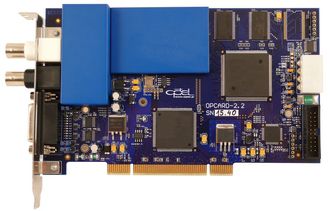

Сканер для ультразвукового контроля эхо-импульс OPCARD 2.2

скорость импульсовдля томографии

OPCARD 2.2 является полным ультразвуковым испытательным устройством, подходящим для всех ультразвуковых измерений, а благодаря многочисленным дополнительным цифровым входам/выходам и внутреннему процессору может использоваться в качестве контроллера для более сложных устройств. Плата может работать совместно с такими устройствами, как мультиплексоры или сканеры. Опкарта 2.2 может работать в последовательном режиме. Она имеет возможность сохранять до 1024 наборов настроек. Таким образом, параметры могут переключаться очень быстро при каждом следующем сборе данных. Система позволяет буферизировать многие сборы во внутренней памяти и пересылать целый пакет данных для управления приложением. Таким образом, достигается высокая скорость считывания данных с устройства. Плата имеет реализованный одноканальный импульсный приемник и может использоваться с одним или двумя датчиками (один посылает, а второй принимает). Особенности - Низкошумный предусилитель (0,74 нВ/√(Гц)) - Высокий коэффициент усиления до +89 дБ - Переключаемые аналоговые фильтры - Поддержите быстрый TGC (компенсация выигрыша во времени) - 2 аналоговых сигнальных входа PE и TT - Входной аттенюатор (-20 дБ) - Входной импеданс 50 Ом, 10pF - 10-битный A/D преобразователь - 100 МГц частота дискретизации, 8-битный образец - До 512k x 16bit памяти для сэмплов - Настройки задержки до 65535 периодов выборки - различные режимы срабатывания - Скорость передачи данных - до 132 МБ/с - Разъем расширения для дополнительных функций дочерней платы - интерфейсы (RS232, RS485, SPI, I2C) - Стандартная короткая карта PCI (174,63 мм x 106,68 мм) - аналоговые разъёмы BNC или Lemo - Разъем DB15 для входов/выходов и линий электропитания - вес: 175 г
