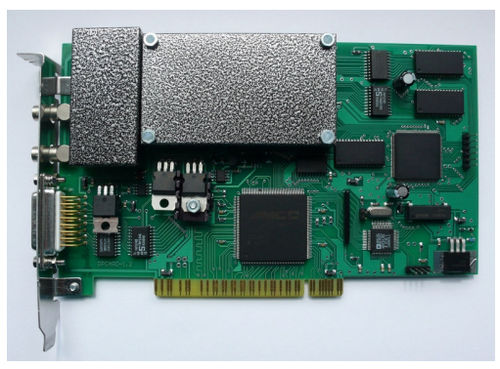

Ультразвуковое испытательное устройство OPCARD - 01/100

ультразвуковое испытательное устройство
ультразвуковое испытательное устройство
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
ультразвуковое

Описание

OPCARD -01/100 является полным ультразвуковым испытательным устройством, подходящим для всех ультразвуковых измерений, а благодаря множеству дополнительных цифровых входов/выходов и внутреннему процессору его можно использовать в качестве контроллера для более сложных устройств. Карта может работать совместно со следующими устройствами: - 32-канальный мультиплексор - плата может управлять им напрямую; - Сканер - имеет вход для инкрементальных кодировщиков; Плата имеет реализованный одноканальный импульсный приемник и может использоваться как с одним датчиком, так и с двумя (один передает, а второй принимает). OPCARD -01/100 - это короткая PCI-карта, которая может быть установлена в стандартном ПК. Технические характеристики АЦП: - Разрешение: 8 бит - Частота выборки: 12,5,25,50 или 100 МГц1 Буфер данных 256, 512, 1K, 2K,4K,8K,16K, 32k, 64k, 128k1 Аналоговые параметры: - Усиление входного усилителя: от -20 дБ до 76 дБ1 - Входной аттенюатор: выключен или -20дБ1 - Чувствительность: 0.1mV - 1Vpp - Полоса пропускания: 0,5 МГц - 25 МГц (-3 дБ) - Входной импеданс 50 Ом, 10pF - Фильтры переключаемые 0.5 - 6МГц1, 0.5 - 10МГц1, 0.5 - 15МГц1, 0.5 - 25МГц1, 1 - 6МГц1, 1 - 10МГц1, 1 - 15МГц1, 1 - 25МГц1, 2 - 6МГц1, 2 - 10МГц1, 2 - 15МГц1, 2 - 25МГц1, 4 - 6МГц1, 4 - 10МГц1, 4 - 15МГц1, 4 - 25МГц1 Пульсер: - Импульсное напряжение отключения (0 В) до 360 В (положительный импульс, Импульс короткого замыкания шаг импульса) - Время осени <= 20 нс - Длительность импульса Короткое замыкание, полоса пропускания до 50 МГц - Выходное сопротивление < 1 Ом Время задержки: Пост триггер 256us, точность измерения лучше, чем 1нс Буфер данных: 256, 512, 1K, 2K,4K,8K,16K, 32k, 64k, 128k1 ЦАП (TGC) с генератором произвольной формы волны - Частота 50 МГц - Разрешение 8 бит - Макс. Получить изменение 48 дБ про шаг Счетчики / Вход для инкрементного датчика:

---
