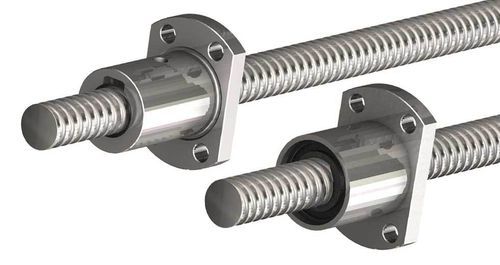

Шариковый винт из стали BSR series

сверхточныйскрученныйминиатюрный

Обзор
Миниатюрные шариковинтовые узлы — это прецизионные механические сборки, предназначенные для преобразования вращательного движения в линейное с низким трением и высокой повторяемостью. Miniature Ball Screw Assemblies от PBC Linear используют прецизионно прокатанные валы из стали 1050 и предлагаются с цилиндрическими, фланцевыми или цилиндрическими наружнорезьбовыми гайками для простоты установки в компактных системах автоматизации и прецизионных приводах. Сборки оснащены многострочным возвратом шариков для плавной циркуляции, опциональной преднатягой для повышения жесткости и полимерными уплотнителями на концах гайки для снижения попадания загрязнений и продления срока службы.

Ключевые характеристики

• Прецизионно прокатанные валы из стали 1050
• Доступные диаметры валов: 6 мм, 8 мм, 10 мм
• Доступные шаги: 1 мм, 2 мм, 2,5 мм
• Варианты гаек: цилиндрическая, фланцевая, цилиндрическая с наружной резьбой
• Многострочная система возврата шариков для плавного и стабильного движения
• Опциональная преднатяга для повышения жесткости и позиционной точности
• Полимерные уплотнители на каждом конце гайки для защиты от попадания загрязнений
• Максимальная статическая осевая нагрузка: 2,144 kN (482 lb)
• Совместимы с двигателями NEMA 08–23
• Некоторые сборки доступны с технологией PowerPlus (увеличение крутящего момента на 25–40%)

Применение
Разработаны для компактной автоматизации и прецизионных приводов, таких как робототехника, оси ЧПУ, лабораторная автоматизация, медицинские приборы и другие промышленные автоматизированные системы, где требуются небольшие габариты, повторяемость и долговечность.

Дополнительные сведения
Эти миниатюрные сборки изготовлены в США и могут обеспечивать более короткие сроки поставки по сравнению с некоторыми альтернативами. Варианты посадки гаек включают Standard и Transitional для настройки жесткости и поведения преднатяга в соответствии с задачей.

Технические характеристики

• Материал вала: прецизионно прокатанная сталь 1050
• Диаметры валов: 6 мм, 8 мм, 10 мм
• Шаги: 1 мм, 2 мм, 2,5 мм
• Типы гаек: цилиндрическая, фланцевая, цилиндрическая с наружной резьбой
• Возврат шариков: многострочная система возврата
• Варианты посадки гаек: Standard & Transitional
• Опции: преднатяг (повышенная жесткость), интеграция PowerPlus в отдельных сборках (увеличение крутящего момента 25–40%)
• Защита от загрязнений: полимерные уплотнители на каждом конце гайки
• Максимальная статическая осевая нагрузка: 2,144 kN (482 lb)
• Совместимость с двигателями: NEMA 08–23
• Типичные применения: робототехника, ЧПУ, лабораторная автоматизация, медицинские устройства, промышленная автоматизация
