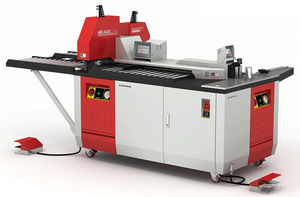

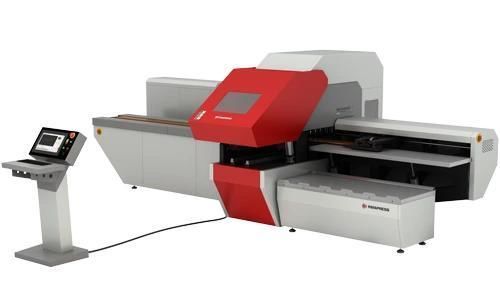

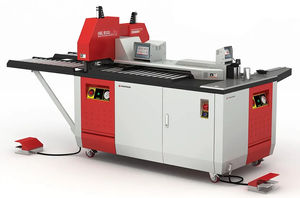

Обрабатывающий центр для сборных шин для резки HBC-CP200

пробивка отверстийфиксированный

Обзор
HBC-CP200 — специализированная машина 2 в 1 для резки и вырубки шин, предназначенная для медных и алюминиевых шин до 200 × 20 мм. Машина объединяет отдельные станции вырубки и резки, не имеет станции гибки и рассчитана на непрерывное производство с возможностью работы двух операторов одновременно.

Функции и ключевые характеристики

• Основные функции: резка и вырубка (без станции гибки)
• Макс. обрабатываемая шина: 200 × 20 мм (медь и алюминий)
• Макс. диаметр пуансона/отверстия: Ø26 мм
• Два отдельных гидравлических агрегата для независимой работы пуансона и резки, что предотвращает узкие места
• Предусмотрена поддержка работы 2 операторов одновременно
• Варианты позиционирования: программируемый упор длины (ES) или ручной упор (EH)
• Лазерный центр‑найдер для позиционирования отверстий
• Педаль для работы в автоматическом режиме
• Боковые ролики / роликовые столы для облегчения перемещения шин
• Готовность к Industry 4.0 и возможности автоматизации

Энергия и гидравлика
Суммарная мощность: 8,5 kW; рабочее давление гидравлики: 200 bar; объём гидравлического масла: 60 L (Hydraulic Oil H68). Стандартное питание: 380 V AC трёхфазное, 50 Hz.

Машина и эксплуатация
Монтаж на стационарной базе для стабильного постоянного размещения, подходящего для непрерывного производства. Роликовые столы упрощают обработку широких и толстых шин. Доступны две конфигурации упора (ES — программируемый, EH — ручной). Окончательная масса машины и точные габариты подлежат подтверждению в технической документации при заказе/производстве.

Дополнительные замечания
Предназначена для высокотоковых распределительных щитов и крупногабаритных коммутационных узлов, где требуются широкие и толстые шины. Разделение гидравлических приводов для вырубки и резки предотвращает единый гидравлический узкий место и обеспечивает стабильную производительность при обработке крупных сечений.

Технические характеристики / спецификации

• Модель: HBC-CP200 (варианты EH / ES)
• Функции: резка + вырубка (без гибки)
• Макс. ёмкость: 200 × 20 мм
• Материалы: медь и алюминий
• Макс. диаметр пуансона/отверстия: Ø26 мм
• Позиционирующий упор: ручной (EH) / программируемый (ES)
• Номинальное напряжение: 380 V AC (трёхфазное)
• Суммарная мощность: 8,5 kW
• Частота: 50 Hz
• Рабочее давление: 200 bar
• Гидравлическое масло: 60 L (Hydraulic Oil H68)
• Гидравлическая система: два отдельных агрегата для вырубки и резки
• Операторы: 2
• Тип монтажа: стационарная база / напольная установка
• Габариты (L×W×H) указаны: 245 × 148 × 180 cm (подтвердите единицы и окончательные значения в тех. документации)
• Вес машины: будет подтверждён после изготовления
• Готовность к Industry 4.0: программируемый упор и автоматизируемое управление
