Обрабатывающий центр для сборных шин для резки HBC series

пробивка отверстийгибка

Обзор
Станок для обработки шин (busbar) — это промышленное оборудование, используемое при изготовлении электрощитов для резки, пробивки и гибки медных шин. Когда ток в панели превышает 125 A, вместо кабелей применяют медные шины для передачи больших токов с минимальным сопротивлением. Станки PAYAPRESS для обработки шин разработаны для точности, повторяемости и серийного производства в цехах по изготовлению электрощитов.

Основные функции

• Резка: точная резка шин по длине.
• Пробивка: высокоточная перфорация отверстий для выполнения требований электрических соединений и стандартов.
• Гибка: формирование необходимых профилей и форм для установки в шкафах.

Серии моделей и режимы работы
Продуктовая линейка PAYAPRESS HBC представлена сериями моделей, адаптированными к различным потребностям цеха:

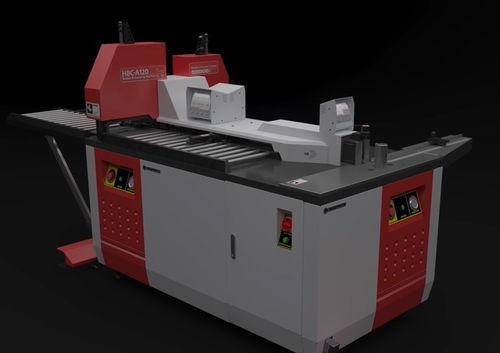

• Серия HBC-A: 3-в-1 машины (гибка, резка, пробивка) с тремя силовыми блоками. Позволяют до трёх операторам одновременно работать на трёх рабочих местах без взаимных помех. Примеры моделей: HBC-A120 (до 120×12 мм), HBC-A160 (до 160×15 мм).
• Серия HBC-B: схожая конструкция с серией A, но с одним силовым блоком; оператор работает на одном месте за раз. Экономичный вариант для цехов с ограниченным бюджетом.
• Серия HBC-CP: серия резки и пробивки, оснащённая двумя силовыми блоками, позволяющая одновременно работать двум рабочим местам. Включает программируемый упор длины (поддерживает до 20 программируемых позиций) для повторяемого высокоточного позиционирования резов и отверстий.
• HBC-BE / HBC-BExxx: специализированные машины для гибки в линейке HBC, поставляемые с полным комплектом гибочных матриц в соответствии с требованиями цеха.

Ключевые характеристики

• Возможность 3-в-1 (резка, пробивка, гибка) в интегрированных моделях для сокращения занимаемой площади и оптимизации производственного потока.
• Различные конфигурации силовых блоков в сериях: мульти-блоки для одновременной работы станций (серия A), одиночный блок для последовательной работы (серия B), двойной блок для одновременной работы двух станций (серия CP).
• Программируемый упор длины (серия CP): до 20 программируемых позиций для точных повторяемых разрезов и шаблонов отверстий.
• Возможности гибки: включает широкий набор матриц (Z-образная, twist, отгиб кромки и т.д.) для сложной геометрии панелей.
• Опции по вместимости моделей: типичные вместимости до 120×12 мм и до 160×15 мм в зависимости от модели.
• Разработано с акцентом на точность: важно, когда медные шины дороги и должны соответствовать строгим стандартам энергетических организаций.

Применение
Используется производителями электрощитового оборудования и электрических панелей для изготовления шин для панелей с номиналом более 125 A, что обеспечивает точное изготовление шин для распределения, корпусов шкафов и электрических сборок.

Технические характеристики

• Основные операции: резка, пробивка, гибка.
• Типичные размеры шин: до 120×12 мм и до 160×15 мм (в зависимости от модели).
• Обзор серий: HBC-A (мульти-блок, одновременная работа 3 станций), HBC-B (одиночный блок, работа 1 станции), HBC-CP (двойной блок, две станции одновременно, резка+пробивка), HBC-BE (модели, ориентированные на гибку).
• Программируемый упор длины: до 20 программируемых позиций (серия CP).
• В комплекте гибочные матрицы: Z-образная, twist, отгиб кромки и другие матрицы, специфичные для цеха.
• Конфигурация операторов: HBC-A поддерживает работу трёх операторов одновременно; другие серии поддерживают одну или две одновременные станции, как описано.
• Фокус конструкции: высокая точность и повторяемость для соответствия стандартам производства электрощитов.
