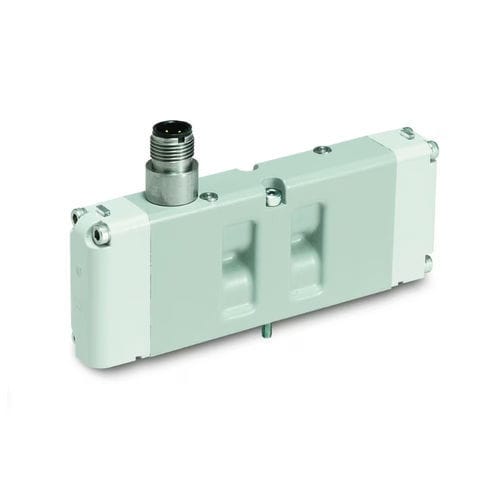

Электромагнитный клапан с контролируемым приводом

4/3 каналадля газас манифольдом

Клапаны серии H размеров ISO 01 и 02 могут быть выполнены в конфигурации с разъемом или без него и устанавливаться на отдельную подставку или на коллектор с несколькими клапанами. Клапаны размера 02 можно устанавливать на коллектор с портами 1/8" NPT/BSPP, а клапаны размера 01 — на отдельную подставку или на коллектор с нижними и боковыми портами 1/4" NPT/BSPP. В случае клапана вставного типа на коллекторе доступны такие варианты, как клеммная колодка (только для размера 01), 6-дюймовые выводные провода в основании или печатные платы в основании для группового подключения на левой торцевой пластине. Варианты коллективного подключения: 25-контактный разъем D-sub, 16-контактная клеммная колодка, разъемы M23 с 12 и 19 контактами, 19-контактный разъем Brad Harrison, а также модуль управления клапанами, который подключает банк клапанов к промышленной сети, такой как: IO-Link, Ethernet/IP, Profinet IO, EtherCAT, PowerLink, Modbus/TCP, CC-Link IE, Controlnet, Profibus DP, DeviceNet или CANopen. В случае клапанов неразъемного типа их можно устанавливать на подставке или коллекторе, но катушки подключаются напрямую с помощью кабелей M12. Клапаны размеров ISO 01 и 02 можно легко переоборудовать на месте с внутреннего на внешнее пилотное питание, перевернув прокладку между клапаном и основанием. Внутреннее пилотное управление означает, что давление питания на порте № 1 направляется к торцу клапана, где электромагнитный привод при срабатывании пропускает давление питания, которое затем действует на поршень, перемещая золотник. Внешнее пилотное управление — это когда клапан получает «внутреннее» давление из «внешнего пилотного порта» вместо порта № 1. Эти клапаны могут использоваться с промышленной системой связи серии H, сетью Turcknet или полевой шиной Moduflex. Особенности/преимущества: • Несколько значений расхода на одном коллекторе
