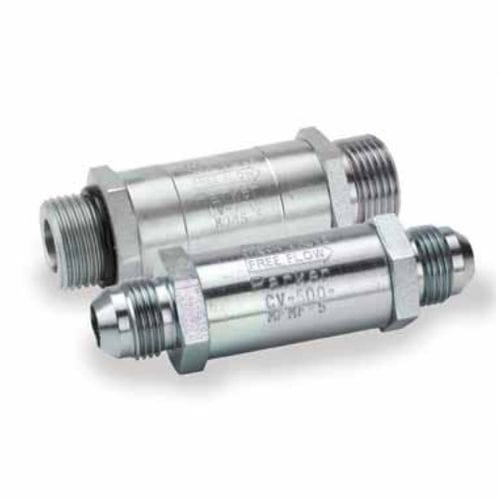

Обратные клапаны серии CV (3 000) psi - это рядные однонаправленные клапаны, имеющие модульную конструкцию из двух частей. Увеличенный корпус обеспечивает меньшее падение давления и более высокую производительность. Эти обратные клапаны имеют стандартное давление срабатывания пружины 5 и 65 фунтов на кв. дюйм. Серия CV доступна в диапазоне размеров до 1"" и пропускной способности до 100 гал/мин.
Обратные клапаны - это важные компоненты, которые часто упускаются из виду при создании жидкостных систем. Обратный клапан может оптимизировать работу системы следующим образом:
- Обеспечить поток гидравлической жидкости только в одном направлении
- Устранить потенциальные повреждения от противодавления
- Изолировать участки системы или ее компоненты
Основная конструкция обратного клапана состоит из корпуса клапана с входным и выходным отверстием. Внутри находится подвижный маятниковый клапан, управляемый давлением пружины. В большинстве случаев клапан нормально закрыт и открывается, когда давление жидкости превышает усилие пружины (давление трещины), что позволяет жидкости течь только в одном направлении. Когда обратный поток пытается проникнуть через выходное отверстие, клапан закрывается, и поток через клапан прекращается.
В обратных клапанах с жестким седлом используется прочное уплотнение металл-металл, выдерживающее большие скачки потока и обеспечивающее более длительный срок службы.
Технические характеристики:
- Материал: Сталь
- Концы входных отверстий: Male UNF, Male UN
- Концы выходных отверстий: Male UNF, Male UN, Male UNS
- Типы фитингов: Впускное отверстие с наружным факелом на выпускное отверстие с наружным факелом, впускное отверстие с наружным кольцевым уплотнением на выпускное отверстие с наружным уплотнением Seal-Lok
- Материал уплотнительного кольца фитинга: Нитрил
- Доступны опциональные значения давления растрескивания
- Возможность установки клапана с отверстием
- Нестандартные формы и конфигурации
---
