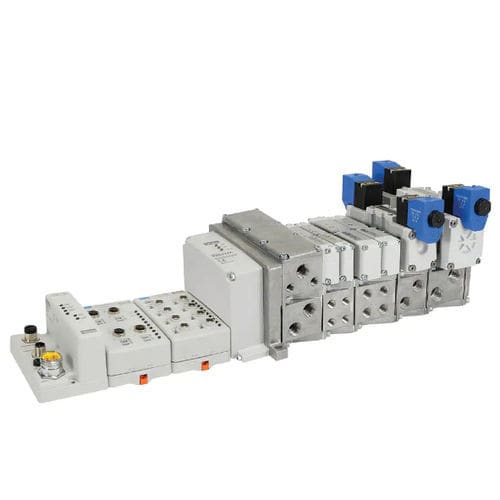

Аналоговый модуль входа/выхода H

цифровойPROFIBUS-DPDeviceNet

Благодаря снижению стоимости ввода/вывода и простоте централизованной конструкции оборудования, сетевой портал серии Н подходит для использования на клапанах серии Н Micro и серии Н ISO. Предпочтительные возможности подключения доступны с Rockwell CompactLogix и ControlLogix plc. Это означает, что номера модулей сетевого портала серии Н указаны в программном обеспечении Rockwell RSLogix 5000 plc, что упрощает процесс настройки. С помощью клапанов ISO серии H можно управлять до 32 соленоидами. Расширение микрошины серии H позволяет получить дополнительные 32 соленоида на расширение, максимум 3 расширения. На одно расширение имеется фиксированная длина кабеля в один метр. Максимум 256 входов и 256 выходов могут быть напрямую подключены к коммуникационному модулю. Дополнительными модулями, которые могут быть установлены между коммуникационным модулем и модулем драйвера клапана, являются модули ввода/вывода и модули расширения питания. Максимальное количество соленоида на коллектор - 32 соленоида для ISO HA/HB и H Series Micro, и 24 соленоида для H1, H2 и H3. Рынки: - Автомобильный сектор - General Industrial - Обработка материалов Особенности/преимущества: - Используется с клапанами серии H серии Micro и H серии ISO - Доступные протоколы: DeviceNet, EtherNet/IP и PROFIBUS-DP, ControlNet - Опции ввода/вывода: Цифровые или аналоговые входы и выходы, 32 электромагнитное управление, расширение шины или предпочтительное подключение - Расширение автобуса: Только серия H Micro может быть расширена до 128 соленоидных катушек - Макс. вход/выход на узел: 256 входов и 256 выходов на узел - Максимальное количество катушек на коллектор: До 32 соленоида на коллектор для ISO HA HB и H Series Micro, и до 24 соленоида для H1, H2 и H3
