Пневматический распределительный блок H MICRO

3/2 каналов5/2 канала5/3 канала

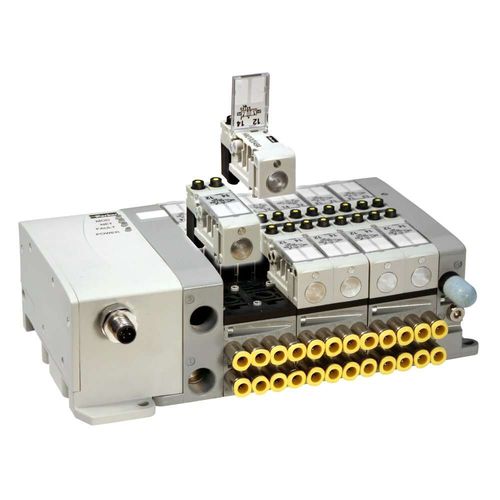

Серия H Micro - это суббазовый клапан с пневматическим управлением. Он является только штепсельным и устанавливается на основание коллектора, который вмещает 4 клапана. Функции: 4/2, 4/3 и двойной 3/2. Коллекторные основания содержат печатные платы для коллективной проводки / полевой шины. H Micro Sériés - это вставная система клапанов на базе. Оригинальная конструкция "спина к спине" позволяет создать очень компактный коллектор, способный обслуживать до 32 пилотных соленоидов, укладываемых на метиловые основания шириной 42 мм, которые вмещают 4 клапанных модуля, обеспечивая до 8 функций клапана: -4/2, одинарные и двойные соленоиды -4/3 двойные соленоиды, все порты заблокированы в центральном положении -двойные 3/2, NC/NC, NO/NO и NC/NO Вставные основания коллекторов содержат печатные платы для коллективной проводки, которые могут быть как одноадресными (для одинарных электромагнитных клапанов), так и двухадресными (для двойных электромагнитных клапанов). Основания коллекторов имеют боковые или нижние порты M7. В порты M7 могут быть установлены трубные фитинги различных размеров. Варианты коллективной проводки следующие: -25 pin Dsub -P2M Moduflex узлы (IO-Link, Ethernet/lP, Profinet 10, EtherCAT, PowerLink, Modbus /TCP, CC-Link IE) -Turck BL67 (Ethernet/IP, Profinet 10, Modbus /TCP, Profibus DR DeviceNet, CANopen) -H Sériés Industrial Communication System (Ethernet l/P, DeviceNet, ControlNet и Profibus DP) Клапанный коллектор H Micro может быть переоборудован в полевых условиях с внутреннего на внешнее пилотирование путем перемещения штекера M7, расположенного на правой торцевой пластине, в соответствующий порт. Работа с внутренним пилотом означает, что давление питания на порте №1 направляется на конец клапана, где соленоидный оператор при срабатывании пропускает давление питания, которое затем подается на поршень для перемещения золотника.
