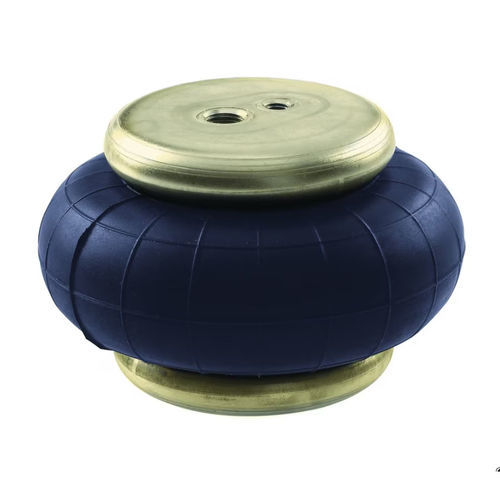

Сильфонный цилиндр 9109
пневматическийгибкийпростое действие

сильфонный цилиндр
сильфонный цилиндр
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
пневматический
Технология
гибкий
Конфигурация
простое действие
Материал
из алюминия, из нержавеющей стали
Другие характеристики
круглый, с коротким ходом, сильфонный
Ход

МАКС.: 170 mm (6,693 in)

МИН.: 20 mm (0,787 in)

Сила

МАКС.: 237 600 N

МИН.: 2 290 N

Описание

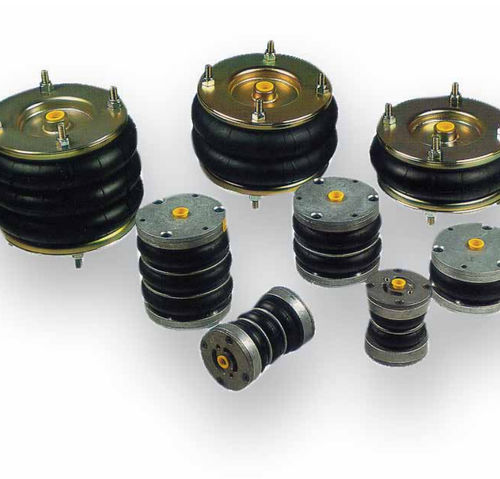

Сильфоны серии 9109 и SP представляют собой высоконаправленные приводы одностороннего действия с одной, двумя или тремя конвекциями. В отверстиях диаметром от 70 до 660 мм и ходом от 20 до 375 мм в стандартном и высокотемпературном исполнении для гасителей вибрации. Простота конструкции обеспечивает чрезвычайно долгий срок службы, практически не требующий технического обслуживания, даже в тяжелых условиях. Пневматические сильфоны серий 9109 и SP идеально подходят для областей применения, где требуются приводы одностороннего действия с малым ходом и высокой тягой. В них отсутствуют возвратно-поступательные металлические части, поэтому они обеспечивают практически полное отсутствие трения по сравнению с обычными пневматическими цилиндрами. Благодаря гибкой конструкции установка пневмосильфонов менее критична, чем у обычных пневмоцилиндров, которые обычно требуют жесткого крепления и направления и обеспечивают только одну ось в пределах 15° между плоскостями. Кроме того, осевое расположение торцевых пластин может быть отрегулировано на расстояние до 10 мм. При использовании пневматического сильфона под давлением он будет следовать линии наименьшего сопротивления. Соответственно, при монтаже под углом следует соблюдать осторожность при определении монтажной геометрии. В процессе эксплуатации рекомендуется не допускать, чтобы агрегат "выходил снизу" или достигал своей максимальной высоты, и для предотвращения этого следует использовать механические устройства. Если воздушный сильфон, находящийся под давлением, помещается на удивительно маленьких пространствах, что особенно полезно при зажиме или перемещении при неудобной форме или больших нагрузках и вибрациях, т.е. в устройствах подачи устройств с высокой частотой вибрации. Обратный ход частично обеспечивается естественным действием пружин сильфона, но чаще всего самой нагрузкой.

---
