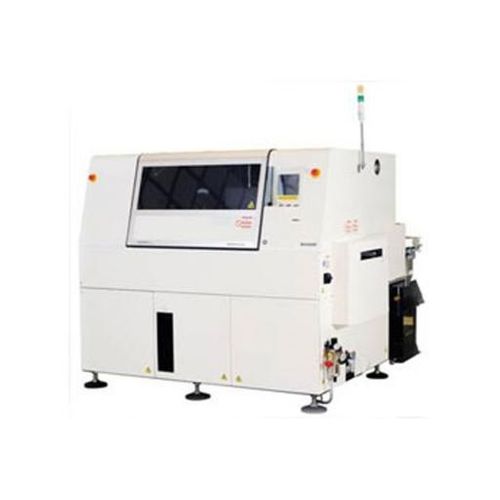

Машина для установки тары с ручным приводом RL132
для радиальных составляющихдля печатной платы

машина для установки тары с ручным приводом
машина для установки тары с ручным приводом
машина для установки тары с ручным приводом
машина для установки тары с ручным приводом
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Спецификации
с ручным приводом, для радиальных составляющих
Применение изделия
для печатной платы

Описание

Высокоскоростной станок Panasonic RL132 для установки компонентов с радиальными выводами предлагает технологию опережения поколения в компактном корпусе. Сочетание скорости вставки 25 700 CPH (.14s/компонент), размеров платы до 650 x 381 мм, 33% сокращения времени переноса печатной платы, до 18% сокращения потребления электричества и воздуха на вставку и увеличенного срока службы скоропортящихся деталей приводит к очень низкой стоимости владения RL132. Этот станок со сквозными отверстиями имеет шаг 4 и конфигурацию с 40 или 80 входами для компонентов. Двойная разъемная каретка обеспечивает работу станка в режиме замены и пополнения деталей в процессе производства. Кроме того, обнаружение выхлопа и полное автоматическое восстановление обеспечивают безостановочную производительность. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Высокоскоростная радиальная вставка при 25 700 CPH с 40 или 80 входами. Широкий диапазон шага, охватывающий 2,5/5,0/7,5 и 10 мм на общей платформе, что устраняет необходимость в ручной установке компонентов с шагом 10 мм после вставки Автоматическое восстановление и обнаружение выхода детали из строя Усовершенствованная программируемая технология T-Clinch обеспечивает вставку без помех благодаря устранению коротких замыканий на нижней стороне макета Широкий диапазон компонентов высотой до 23 мм с углами установки от 0° до 359° Размеры печатной платы (мм) - Д 50 мм х Ш 50 мм до Д 508 мм х Ш 381 мм Максимальная скорость - 0,14 с/компонент Количество входов для компонентов - 40 Применяемые компоненты - шаг 2,5 / 5,0 мм (стандарт), 7,5 мм и 10 мм (опция), резистор, электролитический конденсатор, керамический конденсатор Время замены печатной платы - от ~2с до около 4с (комнатная температура 20℃) Направление вставки - направление 360° с шагом 1°

---
