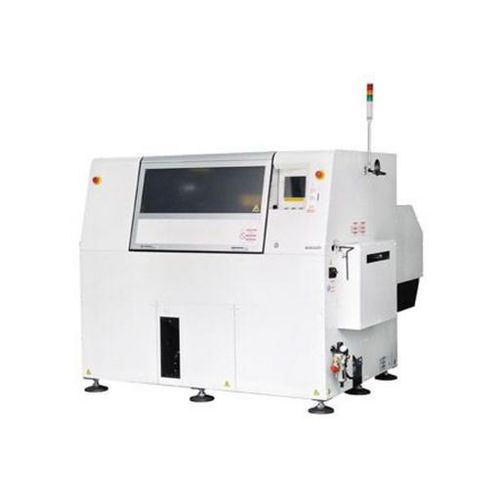

Машина для установки тары поперечины AV132
пневматическаядля осевых составляющихдля печатной платы

машина для установки тары поперечины
машина для установки тары поперечины
машина для установки тары поперечины
машина для установки тары поперечины
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Спецификации
поперечины, пневматическая, для осевых составляющих
Применение изделия
для печатной платы

Описание

Высокоскоростная осевая машина для вставки компонентов AV отличается компактной конструкцией и производительностью 30 000 CPH. Конфигурация плотного блока питания доступна в вариантах 40 или 80 вводов компонентов с дополнительным проводом-перемычкой и позволяет использовать как упаковку патронов, так и катушку. Быстрая переналадка с помощью установки с двумя перегородками и настройка следующего задания во время производства текущего. AV132 вставляет компоненты в четырех направлениях: 0°, 90°, 180° и 270°. Максимально повышает производительность благодаря одновременному использованию компонентов с лентой 26 и 52 мм и быстрому, полному автовосстановлению. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Высокоскоростная осевая вставка. 30 000 CPH с 40 или 80 входами. Сокращение времени загрузки за счет одновременной работы двух печатных плат Низкая стоимость одной вставки Простая в использовании сенсорная панель Размеры печатной платы (мм) - Д 50 мм х Ш 50 мм до Д 508 мм х Ш 381 мм Максимальная скорость * - 0,12 с/компонент [*1] Количество входов для компонентов - 40 + 40 + JW (JW - опционально) Применяемые компоненты - Резисторы 1/8 Вт, 1/6 Вт, 1/4 Вт, 1/2 Вт, провод перемычки (луженый провод), диоды, цилиндрический керамический конденсатор Время замены печатной платы - Около 2,0 с Направление вставки - 4 направления (0°, 90°, 180°, 270°) Источник электроэнергии * - 3-фазный переменный ток 200 В, 3,5 кВА [*2] Пневматический источник - 0,5 МПа, 200 л/мин (A.N.R.) Размеры (мм) * - Ш 3 106 мм x Г 2 300 мм x В 1 575 мм [*3] Масса * - 2 648 кг [*4} Номер модели - NM-EJA5A

---

Каталоги

AV132
AV132
2 Страницы
AV132
AV132
2 Страницы
