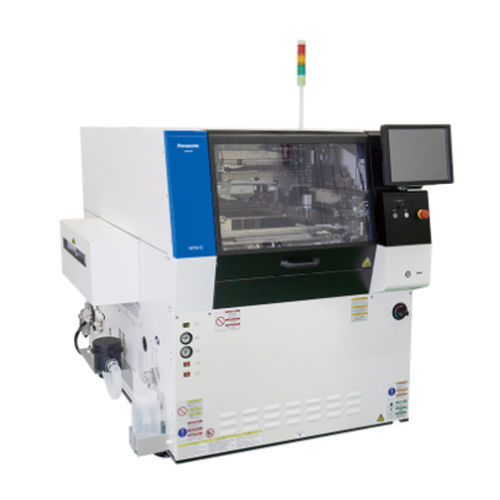

Автоматическая машина для трафаретной печати NPM-GP/L

для пасты для сваркиSMTпневматическая

NPM-GP/L - это новейший трафаретный принтер серии NPM-G, который оптимизирует общую эффективность оборудования и повышает общую производительность линии. Он автоматически извлекает пайку на маске после печати и переносит ее на маску для следующей модели. Он также может контролировать паяльную пасту в режиме реального времени с помощью функции APC-5M, чтобы оптимизировать время обслуживания и условия окружающей среды. Серия NPM-G может мгновенно реагировать на изменения спроса и предложения клиентов благодаря постоянному автономному обновлению и делает автономные фабрики реальностью. - Время цикла печати 12 секунд - Точность повторного позиционирования ±3,8 мкм - Автоматизация смены моделей и переноса и подачи припоя сокращает производственное время и время простоя оборудования - Предусмотрена очистка узлов для каждого цикла и оптимизированное время технического обслуживания Размеры печатной платы (мм) * - Д 50 мм × Ш 50 мм до Д 510 мм × Ш 510 мм [*1] Время замены печатной платы * - 12,0 с, включая транспортировку, позиционирование печатной платы, распознавание печатной платы, печать, каждую операцию очистки (Когда PCB = L 250 мм × W 150 мм) [*2] Повторяемость - 2 Cpk ± 3,8 мкм ± 3σ (условие, указанное Panasonic) Точность печати - 2 Cpk ±15,0 мкм ± 6σ (условия, указанные Panasonic) *Используемая измерительная машина CeTaQ Размеры рамки экрана (мм) * - L 736 мм × 736 мм, L 750 мм × 750 мм, L 650 мм × 550 мм, L 600 мм × 550 мм L 550 мм × 650 мм , L 584 мм × 584 мм , L 736 мм × 584 мм , L 584 мм × 736 мм [*3] Источник электроэнергии * - Однофазный переменный ток 200 В ±10 В / переменный ток 220 В ±10 В / переменный ток 230 В ±10 В / переменный ток 240 В ±10 В (ответвления могут быть изменены), макс.3,3 кВА [*4]
