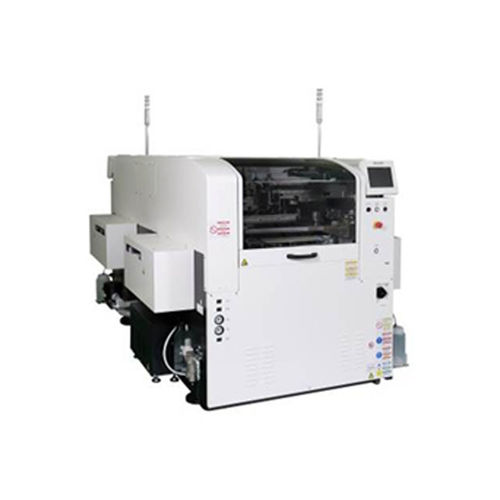

Автоматическая машина для трафаретной печати SPV-DC

цветнаяSMTэлектропневматическая

SPV-DC обеспечивает высокоэффективное двухполосное производство в компактном корпусе. Компактное двухполосное и высокоэффективное производство при сокращении эксплуатационных расходов. Технология безбумажной очистки позволяет повысить общее качество в интегрированной линии с использованием монтирующих устройств Panasonic. - Безбумажная очистка сокращает расход бумаги и растворителей - Автоматическая подача припоя в перфорированном горшке обеспечивает экономию рабочей силы и бесперебойную работу - Воздуходувка для захвата печатной платы (тип переключателя) создает воздушный поток от металлической маски к печатной плате - Контроль маски позволяет уменьшить засорение отверстия маски и вытекание припоя - Контроль припоя предотвращает смещение припоя, образование мостиков, разводов и вытекание припоя Размеры печатной платы (мм) * - от L 50 x W 50 до L 350 x W 300 [*1] Время замены печатной платы * - 13,0 с (6,5 с/ПКБ) Включая перенос, позиционирование, распознавание, очистку каждый раз. Условия печати и очистки: Рекомендуемые нами условия (размеры печатной платы L 250 x W 165) [*2] Повторяемость - 2 Cpk ± 5,0 мкм 6 σ Повторяемость одной и той же печатной платы Равна ± 5,0 мкм ± 3 σ (или ± 2,5 мкм ± 1,5 σ) Размеры рамки экрана (мм) * - L 736 x W 736, L 650 x W 550, L 550 x W 650, L 750 x W 750, L 584 x W 584 [*3} Источник электроэнергии * - 1-фазный переменный ток 200, 220, 230, 240 В ±10В Макс. 4.0 кВА [*4] Пневматический источник * - 0,5 МПа, 560 л/мин (A.N.R.) [*5] Размеры (мм) * - Ш 1 650 x Д 2 446 x В 1 500 (максимальный выступ D 2 528) [*6] Масса * - 2 650 кг [*7]
