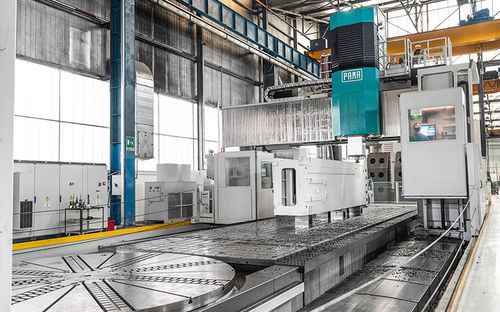

Обрабатывающий центр 3-4 оси VERTIRAM GT

вертикальныйс рамойс подвижной рамой

Обзор

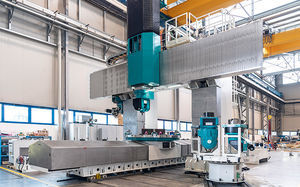

Портальные вертикальные обрабатывающие центры VERTIRAM GT от PAMA предназначены для вертикальной обработки от мелких до очень крупных деталей. Доступны конфигурации с высокими скоростями шпинделя и варианты с высоким крутящим моментом и усиленным демпфированием для тяжелой обработки. Опциональная подвижная траверса позволяет оптимизировать высоту шпинделя относительно заготовки.

Конструкция
Конструкции оптимизированы методом конечных элементов для распределения масс, статической/динамической жесткости и тепловой симметрии. Ключевой элемент — рам (ram), направляемый в шпиндельной голове гидростатическими опорами и оснащённый системой компенсации теплового удлинения в реальном времени для поддержания точности у источника вибраций.

Варианты рам (настраиваемые)

• рам с прямым приводом
• рам с развертывающейся расточной головкой
• рам с интегрированной C-осью

Кастомизация и опции
PAMA предлагает широкий набор опций: фрезерные или поворотные столы, различные магазины инструментов, головки с присоединением инструментов и подвижная траверса для адаптации под конкретные циклы и габариты деталей.

Системы управления
Доступные ЧПУ: Siemens, Heidenhain, Fanuc — выбираются в соответствии со стандартами цеха и технологическими требованиями.

Технические данные (резюме)
Горизонтальный зазор (между колоннами): 3100 мм – 10100 мм
Вертикальный зазор под лицом рама: 2350 мм – 6000 мм
Ход рама: 1600 мм – 4000 мм

Рабочая область (выбранные значения)
Ход оси X (портал) пример: 5000 мм (шаблон + N x 1000 мм в таблице продукта)
Ход оси Y (головка): 4100 – 11600 мм
Ход оси Z (рам): 1500 – 4000 мм
Ход оси V (траверса, опция): 1100 – 3600 мм

Плиты пола
Ширина плиты: 2000 – 9000 мм

Поворотный стол
Диаметр стола/паллеты: Ø1250 – Ø8000
Грузоподъемность: до 300000 кг
Скорость вращения: до 350 об/мин

Шпиндельная голова – рам с приводом (выбранные значения)
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 66 – 82 кВт
Крутящий момент шпинделя (S1): 1175 – 2494 Нм
Скорость шпинделя: 4000 – 6000 об/мин

Шпиндельная голова – рам с интегрированной C-осью (выбранные значения)
Передача шпинделя: Direct Drive / 4 диапазона
Мощность шпинделя (S1): 66 – 103 кВт
Крутящий момент шпинделя (S1): 1175 – 10730 Нм
Скорость шпинделя: 4000 об/мин (типично)

Шпиндельная голова – рам с расточной насадкой (выбранные значения)
Диаметр расточной шпинделя: 130 – 160 мм
Ход оси W (расточная шпиндель): 800 мм
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 78 – 82 кВт
Крутящий момент шпинделя (S1): 1743 – 2494 Нм
Скорость шпинделя: 4000 – 5000 об/мин

Характеристики линейных осей
Быстрая подача X, Y, Z, W: до 30000 мм/мин
Быстрая подача оси V: до 4000 мм/мин

Технические характеристики

• Название модели: VERTIRAM GT
• Бренд: PAMA
• Горизонтальный зазор: 3100 – 10100 мм
• Вертикальный зазор под лицом рама: 2350 – 6000 мм
• Ход рама: 1600 – 4000 мм
• Ход оси X (портал): пример 5000 мм (+ N x 1000 pattern)
• Ход оси Y (головка): 4100 – 11600 мм
• Ход оси Z (рам): 1500 – 4000 мм
• Ход оси V (опция траверсы): 1100 – 3600 мм
• Ширина плиты: 2000 – 9000 мм
• Диаметр поворотного стола: Ø1250 – Ø8000
• Грузоподъемность поворотного стола: до 300000 кг
• Скорость вращения: до 350 об/мин
• Мощность шпинделя: 66 – 103 кВт (в зависимости от конфигурации)
• Крутящий момент шпинделя: 1175 – 10730 Нм (в зависимости от конфигурации)
• Скорости шпинделя (типичные): до 6000 об/мин
• Диаметр расточной шпинделя (опция): 130 – 160 мм
• Быстрые подачи линейных осей: до 30000 мм/мин (X,Y,Z,W); V до 4000 мм/мин
• Доступные ЧПУ: Siemens, Heidenhain, Fanuc
