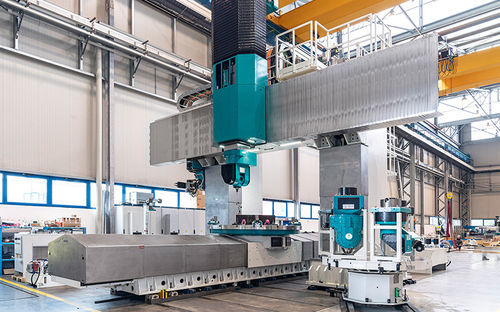

Обрабатывающий центр 3-4 оси VERTIRAM TT

вертикальныйдля фрезерованиядля токарной обработки

Обзор
Вертикальные обрабатывающие центры VERTIRAM TT среднего-малого и среднего-большого размеров сочетают динамику осей с конфигурациями, ориентированными на жесткость и демпфирование, что обеспечивает точность размеров для широкого круга заготовок. Доступны варианты, ориентированные на высокие обороты шпинделя или на высокий крутящий момент и подавление вибраций.

Ассортимент и универсальность
Семейство VERTIRAM TT предназначено для обработки малых, средних и крупных деталей, где предпочтительна вертикальная обработка. Опционная подвижная траверса повышает универсальность, позволяя подстраивать высоту шпинделя под обрабатываемую деталь.

Конструкция и компоненты
Средне-малые модели используют роликовые направляющие по линейным осям для оптимизации динамики. Средне-большие модели оснащены предварительно нагруженными гидростатическими направляющими для повышения жесткости и демпфирования вибраций. Рамма (ram) направляется в шпиндельной головке гидростатическими опорами и имеет систему компенсации тепловых удлинений в реальном времени. CNC-головки термостабилизированы с помощью циркуляции жидкости при контролируемой температуре. Смазка кинематических узлов осуществляется системами «воздух-масло» или циркуляцией кондиционированного масла для обеспечения высоких оборотов, точности и износостойкости.

Варианты ram

• ram с приводом
• ram с расточным шпинделем
• ram с интегрированной осью C

Доступные конфигурации и опции

• широкий ассортимент фрезерных и токарных столов
• широкий ассортимент магазинов инструментов и магазинов для инструментов/головок CNC
• ПО: Siemens, Heidenhain, Fanuc

Техническая информация (сводка)
Горизонтальный просвет между колоннами: 2600–5100 мм; вертикальный просвет под поверхностью ram: 2350–6000 мм; ход ram (Z): 1500–4000 мм.

Рабочая зона
Просвет между колоннами | 2600 - 5100 mm
Просвет под поверхностью ram | 2350 - 6000 mm
Ход по оси X (стол) | 5000 - 13000 mm
Ход по оси Y (головка) | 3600 - 6600 mm
Ход по оси Z (ram) | 1500 - 4000 mm
Ход по оси V (traverse - опция) | 1100 - 3600 mm

Фрезерный стол
Размер стола/паллеты | 1500x4000 - 4000x12000 mm
Грузоподъемность | до 200000 kg

Токарный стол
Размер стола/паллеты | Ø1250 - Ø6000
Грузоподъемность | до 100000 kg
Частота вращения | до 350 rpm

Шпиндельный узел - Ram (с драйвером)
Передача шпинделя | Direct Drive
Мощность шпинделя (S1) | 66 - 82 kW
Крутящий момент (S1) | 1175 - 2494 Nm
Скорость шпинделя | 4000 - 6000 rpm

Шпиндельный узел - Ram (с интегрированной осью C)
Передача шпинделя | Direct Drive / 4 диапазона
Мощность шпинделя (S1) | 66 - 103 kW
Крутящий момент (S1) | 1175 - 10730 Nm
Скорость шпинделя | 4000 rpm

Шпиндельный узел - Ram (с расточной головкой)
Диаметр расточной шпинделя | 130 - 160 mm
Ход W-оси (расточной шпиндель) | 800 mm
Передача шпинделя | Direct Drive
Мощность шпинделя (S1) | 78 - 82 kW
Крутящий момент (S1) | 1743 - 2494 Nm
Скорость шпинделя | 4000 - 5000 rpm

Особенности линейных осей
Быстрая подача X,Y,Z,W | до 40000 mm/min
Быстрая подача V | до 4000 mm/min

Технические характеристики

• Горизонтальный просвет между колоннами: 2600 - 5100 mm
• Вертикальный просвет под поверхностью ram: 2350 - 6000 mm
• Ход ram (ось Z): 1500 - 4000 mm
• Ход оси X (стол): 5000 - 13000 mm
• Ход оси Y (головка): 3600 - 6600 mm
• Ход оси V (traverse - опция): 1100 - 3600 mm
• Размеры стола/паллеты (фрезерование): 1500x4000 - 4000x12000 mm
• Диаметр стола (токарная обработка): Ø1250 - Ø6000
• Грузоподъемность (фрезерование): до 200000 kg
• Грузоподъемность (токарная обработка): до 100000 kg
• Скорость при токарной обработке: до 350 rpm
• Диапазон мощности шпинделя: 66 - 103 kW (в зависимости от конфигурации)
• Диапазон крутящего момента шпинделя: 1175 - 10730 Nm (в зависимости от конфигурации)
• Диапазон скоростей шпинделя: до 6000 rpm (в зависимости от конфигурации)
• Быстрая подача осей X,Y,Z,W: до 40000 mm/min; V: до 4000 mm/min
• Варианты ram: ram с драйвером; ram с расточной шпинделью; ram с интегрированной осью C
