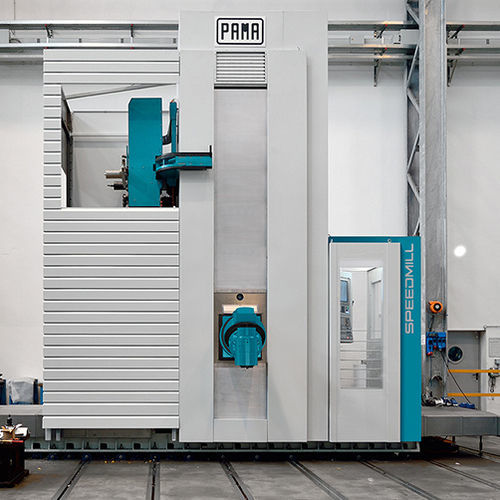

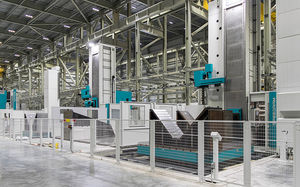

Расточно-фрезерный станок ЧПУ SPEEDMILL B series

горизонтальныйсо стойкой4 оси

Обзор
Расточно-фрезерные станки PAMA Speedmill B объединяют высокий уровень демпфирования, динамические характеристики осей и высокие обороты шпинделя с точностью обработки для средних и крупных деталей, где предпочтительна горизонтальная обработка.

Конструкция и изготовление
Speedmill B оснащён термосимметричной колонной с центрально установленной головкой для максимальной геометрической стабильности. Роликовые направляющие на осях X и Y оптимизируют динамику осей. Столб (ram) направляется внутри шпиндельной головки гидростатическими подушками и оснащён расточной штангой с Direct Drive. И столб, и расточная штанга имеют системы обратной связи, компенсирующие тепловые удлинения, что обеспечивает точность, жёсткость и локальное гашение вибраций.

Тепловой контроль, смазка и кинематика
Навесные узлы станка с ЧПУ термически стабилизируются за счёт рециркуляции рабочей жидкости с контролируемой температурой. Для достижения высоких скоростей, точности и износостойкости кинематических узлов смазка осуществляется через системы рециркуляции воздух-масло или кондиционированного масла.

Модификации и программное обеспечение

• Широкий ассортимент фрезерных или токарных плит
• Широкий ассортимент магазинов инструмента и магазинов для инструментов и навесных головок

С точки зрения ЧПУ ряд можно настроить со средствами управления Siemens, Heidenhain или Fanuc.

Техническая информация (сводка)
Линейка PAMA Speedmill B предлагает перемещения по оси Y до 5000 мм, перемещения штока (ram) от 1200 до 2000 мм и диаметры расточной шпинделя от 120 до 160 мм.

Рабочая область (таблица)
Ход оси X (Колонна): 5000 мм; +N x 1000
Ход оси Y (Шпиндельная головка): 2000 - 5000 мм
Ход оси Z (Ram): 1200 - 2000 мм
Ход оси W (Расточная шпиндель): 600 - 1000 мм
Ход осей Z+W: 1800 - 3000 мм

ШПИНДЕЛЬНАЯ ГОЛОВКА - RAM (таблица)
Сечение ram: 430x430 - 500x500 мм
Диаметр расточной шпинделя: 120 - 160 мм
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 66 - 82 кВт
Крутящий момент шпинделя (S1): 1175 - 2494 Нм
Частота вращения шпинделя: 4000 - 5000 об/мин

ОСОБЕННОСТИ ЛИНЕЙНЫХ ОСЕЙ (таблица)
Скорость быстрого перемещения осей X, Y, Z, W: до 35000 мм/мин

Примечания
Конструкции станков разработаны с использованием конечно-элементного анализа для оптимизации массы и обеспечения высокой статической и динамической жёсткости, а также термосимметрии. Ram направляется гидростатическими подушками, и станок оснащён продвинутыми системами тепловой компенсации для поддержания точности.
