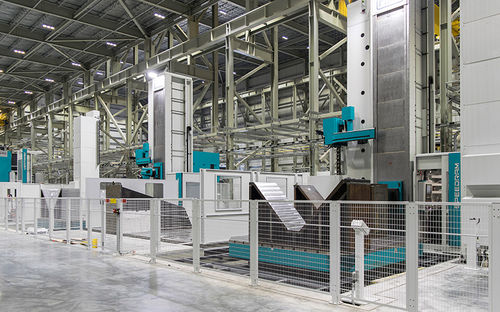

Расточно-фрезерный станок ЧПУ SPEEDRAM series

горизонтальныйнапольный4 оси

Обзор продукта
Станки расточно-фрезерные SPEEDRAM сочетают гидростатическое демпфирование, высокую жесткость и большой крутящий момент шпинделя для обеспечения точности при обработке средних и крупных деталей, когда предпочтительна горизонтальная обработка.

Конструкция и характеристики
На осях X и Y установлены преднапряжённые гидростатические направляющие для повышения жесткости и подавления вибраций. Шток (ram) перемещается внутри шпиндельной головы по гидростатическим опорам и оснащён механически приводимой расточной штангой. И шток, и расточная штанга имеют системы обратной связи для компенсации тепловых удлинений, что обеспечивает точность и локальное подавление вибраций.

Инжиниринг и кастомизация
Конструкции изучены методом конечных элементов для оптимизации масс и обеспечения высокой статической и динамической жесткости, а также тепловой симметрии. SPEEDRAM может быть сконфигурирована в зависимости от требований детали с возможностью выбора:

• широкого ассортимента стандартных или нестандартных CNC-голов
• различных фрезерных или токарных столов
• разнообразных магазинов инструментов и магазинов для инструментов и CNC-голов

Системы управления
В качестве CNC доступны Siemens, Heidenhain или Fanuc.

Техническая информация
Диапазон SPEEDRAM предлагает ходы по оси Y до 10 м, ходы штока от 1200 мм до 2000 мм и расточные штанги диаметром от 130 мм до 300 мм.

Рабочая зона (значения)
Ход по X (колонна): 5000
+N X 1000
Ход по Y (головка): 2000 - 10000
Ход по Z (шток): 1200 - 2000
Ход по W (расточная шпиндель): 800 - 1600
Суммарный ход Z+W: 2000 - 3600

Головка - Шток
Сечение штока: 430x430 - 600x600
Диаметр расточной шпинделя: 130 - 300 mm
Передача шпинделя: 2/3 диапазона
Мощность шпинделя (S1): 41 - 138 kW
Крутящий момент шпинделя (S1): 1389 - 18551 Nm
Скорость шпинделя: 1500 - 4000 об/мин

Особенности линейных осей
Быстрые перемещения осей X, Y, Z, W: до 30000 mm/min

Технические характеристики

• Название модели: SPEEDRAM
• Тип машины: Напольный горизонтальный расточно-фрезерный станок
• Основные характеристики: гидростатические направляющие по осям X и Y; шток, направляемый гидростатическими опорами; расточная штанга с механической передачей; обратная связь по тепловому удлинению для штока и расточной штанги
• Ход по Y: до 10 м
• Ход штока (Z): 1200 - 2000 mm
• Диаметр расточной штанги: 130 - 300 mm
• Ход по X (колонна): 5000 mm (опционные приросты: +N x 1000)
• Ход по Y (головка): 2000 - 10000 mm
• Суммарный ход Z+W: 2000 - 3600 mm
• Мощность шпинделя (S1): 41 - 138 kW
• Крутящий момент шпинделя (S1): 1389 - 18551 Nm
• Скорость шпинделя: 1500 - 4000 rpm
• Быстрый ход (X,Y,Z,W): до 30000 mm/min
• Передача шпинделя: 2/3 диапазона
