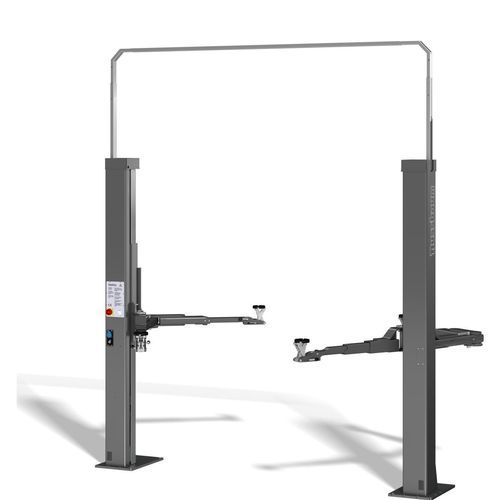

Двухстоечный автомобильный подъемник SMART 2.35 SL OTTO MM

3,5 тонныэлектромеханическийдля легковых автомобилей

Краткое описание Двухстоечный электромеханический подъёмник SMART LIFT 2.35 SL OTTO MM со шпинделем, грузоподъёмностью 3500 кг и опорными рычагами OTTO MM оснащён тройной системой безопасности. Разработан для непрерывной ежедневной эксплуатации в загруженных автосервисах, подходит для низких потолков благодаря минимальной общей высоте 2892 мм и обеспечивает гибкую ширину установки. Кабельное соединение между колоннами может быть проложено в полу или по регулируемой по высоте кабельной балке вверху между колоннами.

Ключевые особенности

• Время подъёма: 46 секунд; время опускания: 40 секунд
• Грузоподъёмность: 3500 кг
• Опорные рычаги OTTO MM достигают точек крепления широкого диапазона автомобилей
• Регулируется по ширине и высоте; малые требования к минимальному пространству
• Подходит для низких потолков при минимальной общей высоте 2892 мм
• Подключение сжатого воздуха и розетка 220 В встроены в колонну
• Патентованные технологии Nussbaum NT и HyperFlow® в стандартной комплектации
• Каждое изделие индивидуально испытывается под нагрузкой перед отгрузкой
• Включён CE-Stop

Комплектация

• Подъёмник с регулируемой кабельной балкой
• Асимметричные опорные рычаги: 2 длинных с двойным шарниром и 1 короткий двойной телескопический
• Mini-Max опорные пластины
• Энергетический набор: E-set (230 V / сжатый воздух) интегрирован в пульт управления

Требования к установке

• Фундамент: 200 мм C20/25, стандартная арматура
• 12 дюбелей BM12-20/80/40 (в зависимости от фундамента, см. руководство)
• Электрическое подключение: 3 Ph, N + PE, 400 V, 50 Hz, плавкий предохранитель 16 A (медленного действия)
• Подключение сжатого воздуха для E-set (опция)
• Условия разгрузки на объекте

Конструкция и безопасность Система шпиндель‑несущая гайка состоит из вращающегося шпинделя и износостойкой поднимающей гайки из Nylatron®. Вторая защитная гайка под несущей гайкой дополнительно фиксирует систему. Рычаги зафиксированы автоматическим запорным устройством. Подъёмную гайку можно осмотреть по оптической проверке износа. Колонны и рычаги свариваются, дробеструятся и покрываются серой порошковой краской для долговременной защиты от загрязнений и погодных условий.

Технические характеристики

• Грузоподъёмность: 3500 кг
• RAL цвет: RAL 7016
• Минимальная высота точки поворота: 90 - 185 мм
• Длина переднего рычага: 980 - 600 мм
• Длина заднего рычага: 995 - 1823 мм
• Время подъёма: 46 с
• Время опускания: 40 с
• Высота подъёма: 2060 мм
• Общая высота: 2892 мм
• Общая ширина: 3350 мм
• Свободное расстояние между колоннами: 2470 - 2766 мм
• CE-Stop: да
• E-Set: да
• Электроподключение (Ph/V/Hz): 3 Ph, 400 V, 50 Hz
• Защита предохранителем: 16 A медленного срабатывания
• Мощность двигателя: 2 × 1,5 kW
