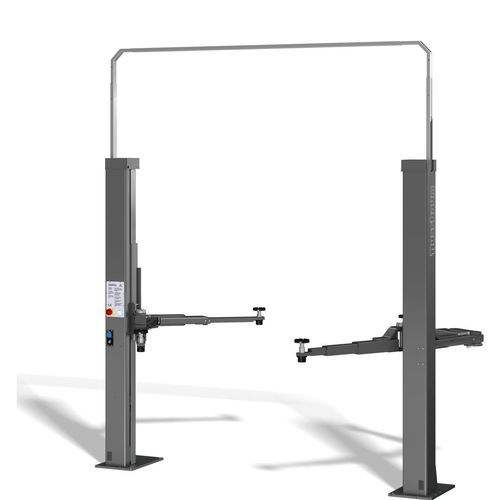

Двухстоечный автомобильный подъемник SMART 2.35 SL OTTO

3,5 тонныэлектромеханическийдля легковых автомобилей

SMART LIFT 2.35 SL OTTO

Обзор
Электромеханический двухстоечный подъёмник SMART LIFT 2.35 SL OTTO со шпиндельным приводом и опорными рычагами OTTO имеет грузоподъёмность 3500 кг и тройную систему безопасности. Предназначен для ежедневной постоянной эксплуатации в загруженных профессиональных автосервисах, отличается низкой минимальной высотой и регулируемой шириной установки. Кабель между стойками можно проложить в полу или посредством регулируемого верхнего кабельного моста.

Опорные рычаги
Комплект OTTO включает длинный одинарный телескопический рычаг с двойным шарниром и короткий двойной телескопический рычаг, что позволяет охватить широкий диапазон размеров и классов веса автомобилей, обеспечивая доступ к низким точкам подъёма и крупногабаритным автомобилям (SUV).

Ключевые характеристики

• Время подъёма: 46 с; время опускания: 40 с
• Грузоподъёмность: 3500 кг
• Регулируется по ширине и высоте; малые минимальные габариты
• Подходит для низких потолков (минимальная общая высота 2892 мм)
• Подключение сжатого воздуха и розетка 220 В встроены в стойку в стандартной комплектации
• Каждый агрегат индивидуально тестируется под нагрузкой перед отправкой
• CE-Stop включён; E-Set (230 V / сжатый воздух) доступен как опция
• Цвет RAL: RAL 7016; мощность двигателя: 2 x 1,5 кВт

Эксплуатация и безопасность
Шпиндельно-гайковая передача состоит из вращающегося шпинделя и малоизнашиваемой подъёмной гайки из Nylatron®. Под основным гайкой расположена вторая предохранительная гайка для дополнительной защиты. Рычаги зафиксированы автоматическим запирающим устройством, а степень износа подъёмной гайки можно визуально контролировать.

Конструкция и отделка
Стойки и опорные рычаги сварены на специализированных участках, дробеструйно обработаны и покрыты серой порошковой краской (RAL 7016) для долговременной защиты от загрязнений и погодных воздействий.

Комплектация
Подъёмник с регулируемым кабельным мостом, асимметричные телескопические OTTO-рычаги, 4 фиксированных поворотных диска в рычаге, CE-Stop; энергонабор опционально: E-Set (230 V / сжатый воздух) в управляющей стойке.

Требования к установке
Фундамент: 200 мм C20/25 стандартная арматура; 12 анкеров (BM12-20/80/40 в зависимости от фундамента, см. руководство). Электроподключение: 3 Ph, N + PE, 400 V, 50 Hz, плавкий предохранитель 16 A с медленным срабатыванием. Подвод сжатого воздуха для опции E-Set. Требуется подготовка к разгрузке и монтажу.

Технические данные
Грузоподъёмность: 3500 кг
Нижняя высота поворота: 115 - 190 мм
Длина переднего рычага: 1160 - 570 мм
Длина заднего рычага: 995 - 1823 мм
Время подъёма: 46 с
Время опускания: 40 с
Высота подъёма: 1990 мм
Общая высота (мин / установлена): 2892 мм
Общая ширина: 3350 мм
Чистое расстояние между стойками: 2470 - 2766 мм
CE-Stop: да
E-Set: доступен (опция)
Электрическое подключение (Ph/V/Hz): 3 Ph, 400 V, 50 Hz
Защита предохранителем: 16 A slow-blow
Мощность двигателя: 2 x 1,5 kW

Модель / Технические характеристики

• Модель: SMART LIFT 2.35 SL OTTO
• Грузоподъёмность: 3500 кг
• Высота подъёма: 1990 мм
• Нижняя высота поворота: 115 - 190 мм
• Длина переднего рычага: 1160 - 570 мм
• Длина заднего рычага: 995 - 1823 мм
• Общая высота (мин): 2892 мм
• Общая ширина: 3350 мм
• Электрика: 3 Ph, 400 V, 50 Hz (16 A slow)
• Мощность двигателя: 2 x 1,5 kW
• CE-Stop: включён
• E-Set: опция
