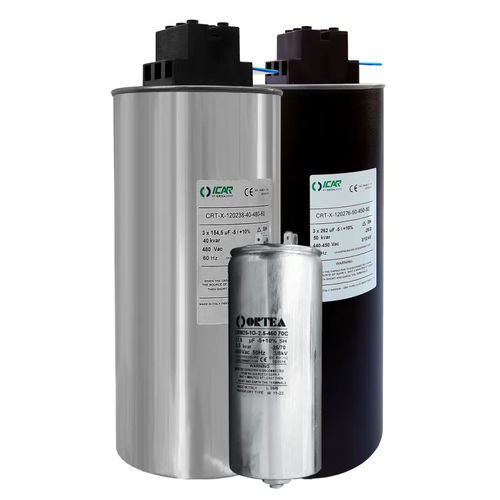

Цилиндрический конденсатор CRM25-1O

PFCPFCсопротивлением

Обзор
Компоненты для коррекции коэффициента мощности: однофазные (серия CRM25-1) и трехфазные (серия CRT‑X) конденсаторы, доступны как отдельные изделия и комплекты.

Однофазные конденсаторы — CRM25-1 Revamping
Заголовок таблицы: Артикул | Наименование | Номинальное напряжение | Мощность | Диаметр | Высота | Частота
Примеры:
6DCRMO0333D50 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333B50 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333C50 | CRM25-1O | 550 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

KIT Однофазные конденсаторы — CRM25-1 Revamping
Примеры комплектов:
ICRM25333400 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25333460 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

Однофазные конденсаторы — CRM25-1 70°C
Примеры:
6DCRMO0250D50 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0265E50 | CRM25-1O | 660 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

KIT Однофазные конденсаторы — CRM25-1 70°C
Примеры:
ICRM25250400 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25250550 | CRM25-1O | 550 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

Однофазные конденсаторы — CRM25-1
Представительные примеры:
6DCRMO0069A50 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0138A50 | CRM25-1O | 415 V | 1,38 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0275A50 | CRM25-1O | 415 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMK0550A50 | CRM25-1K | 415 V | 5,5 kVAr | 60 mm | 138 mm | 50 Hz

KIT Однофазные конденсаторы — CRM25-1
Примеры наборов:
ICRM25069415 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 90 mm | 50 Hz
ICRM25275460 | CRM25-1O | 460 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz

Разрядные резисторы
Артикул | Характеристика
6RA21610262 | 120 кΩ — 500 V — 2 W
6RA21610263 | 180 кΩ — 500 V — 2 W
6RA21610265 | 330 кΩ — 750 V — 3 W

Трехфазные конденсаторы — CRT‑X Gray
Заголовок и примеры (50 Hz):
6DCRTX0500F50 | CRT‑X gray | 400–415 V | 5 kVAr | 75 mm | 210 mm | 50 Hz
6DCRTX1500F50 | CRT‑X gray | 400–415 V | 15 kVAr | 100 mm | 210 mm | 50 Hz
6DCRTX5000F50 | CRT‑X gray | 400–415 V | 50 kVAr | 120 mm | 280 mm | 50 Hz

Дополнительные варианты CRT‑X Gray
Варианты с напряжениями 450 V, 525 V, 690 V и смешанными диапазонами; мощности 5–50 kVAr; диаметры 75–120 mm; высоты 210–280 mm в зависимости от модели.

CRT‑X — варианты 60 Hz / 480 V / 480–525 / 480–690
Доступны модели для 60 Hz и альтернативных номинальных напряжений (480 V, 525 V, 690 V) с соответствующими габаритами и мощностями.

Трехфазные конденсаторы — CRT‑X Black
Серия CRT‑X black обеспечивает ту же гамму мощностей, напряжений и конструктивных форм, что и версия gray, с соответствующими размерами для одинаковых kVAr значений.

Технические характеристики

• Семейства: CRM25-1 (однофазные) и CRT‑X (трехфазные); отдельные изделия и комплекты.
• Номинальные напряжения: 400, 415, 450, 460, 480, 525, 550, 660, 690 V и диапазоны (например, 400–415 V).
• Номинальные мощности: от 0,69 kVAr до 50 kVAr в зависимости от модели.
• Типичные диаметры: 60 mm (однофазные), 75 / 85 / 100 / 120 mm (трехфазные).
• Типичные высоты: 80 / 90 / 138 / 140 / 210 / 247 / 280 mm в зависимости от модели и мощности.
• Рабочая частота: стандартно 50 Hz; доступны отдельные варианты 60 Hz.
• Форм-факторы: отдельные конденсаторы и KIT для монтажа/ревампинга.
• Аксессуары: разрядные резисторы с указанными значениями сопротивления и мощностей для безопасного разряда.
