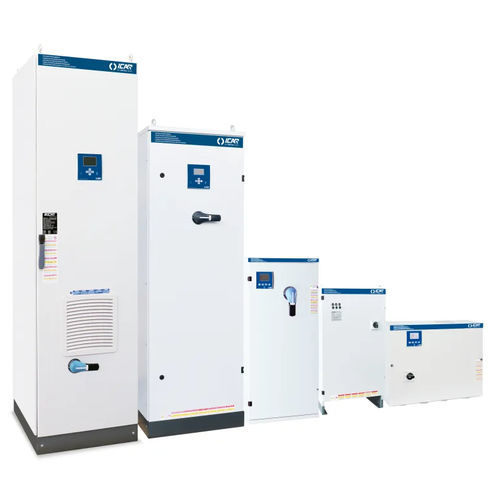

Система PFC FH30-60Hz-400V

Краткое описание
Решение для коррекции коэффициента мощности на базе металлизированных полипропиленовых конденсаторов с высоким градиентом, предназначенное для сетей 400 В, 60 Гц. Модульные версии MULTImatic покрывают широкий диапазон реактивной мощности.

Технические характеристики (кратко)
Номинальное напряжение Ue: 400 В
Номинальное напряжение конденсатора Un: 480 В
Максимальное рабочее напряжение Umax: 528 В
Частота: 60 Гц
THDIR: 100%
I на 250 Гц: >25%
THDVR: ≤6%
Частота детюнинга fD: 162

Доступные версии / Таблица продукции
Номер детали | Наименование | Реактивная мощность Ue=400V (kVAr) | Разъединитель | Icc | Степень защиты | Вес (кг)
IN7JFF281060702 | MULTImatic | 81 | 250 | 17 | IP4X | 220
IN7JFF311460702 | MULTImatic | 114 | 250 | 17 | IP4X | 260
IN7JFF314660702 | MULTImatic | 146 | 400 | 25 | IP4X | 300
IN7JFF317960702 | MULTImatic | 179 | 400 | 25 | IP4X | 325
IN7JFF321160702 | MULTImatic | 211 | 630 | 25 | IP4X | 365
IN7JFF324460702 | MULTImatic | 244 | 630 | 25 | IP4X | 385
IN7JFF327660702 | MULTImatic | 276 | 630 | 25 | IP4X | 415
IN7JFF330960702 | MULTImatic | 309 | 800 | 50 | IP4X | 445
IN7JFF334160702 | MULTImatic | 342 | 800 | 50 | IP4X | 475
IN7JFF337460702 | MULTImatic | 374 | 800 | 50 | IP4X | 505
IN7JFF340660702 | MULTImatic | 407 | 2x630 | 25 | IP4X | 775
IN7JFF345560702 | MULTImatic | 455 | 2x630 | 25 | IP4X | 800
IN7JFF352060702 | MULTImatic | 520 | 2x630 | 25 | IP4X | 860
IN7JFF358560702 | MULTImatic | 585 | 2x800 | 50 | IP4X | 920
IN7JFF365060702 | MULTImatic | 650 | 2x800 | 50 | IP4X | 980
IN7JFF371560702 | MULTImatic | 715 | 2x800 | 50 | IP4X | 1040
IN7JFF378060702 | MULTImatic | 780 | 2x800 | 50 | IP4X | 1100

Характеристики / технические данные

• Номинальное напряжение Ue: 400 В
• Номинальное напряжение конденсатора Un: 480 В
• Максимальное рабочее напряжение Umax: 528 В
• Частота: 60 Гц
• THDIR: 100%
• I на 250 Гц: >25%
• THDVR: ≤6%
• Частота детюнинга fD: 162
• Модификации MULTImatic доступны с реактивной мощностью от 81 до 780 кВАр (Ue=400V)
