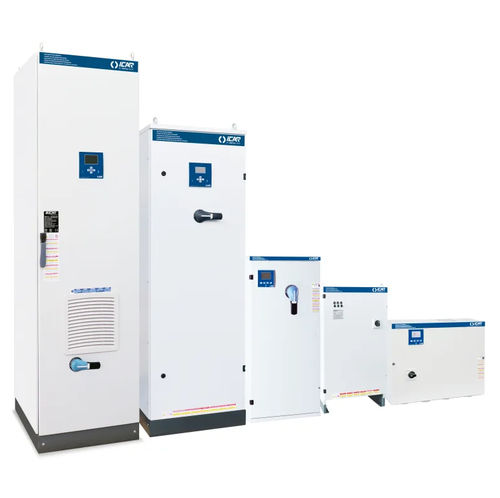

Система PFC с дросселем FV35

Обзор
Автоматическая система коррекции коэффициента мощности с расстройкой, использующая металлизированные полипропиленовые конденсаторы HIGH GRADIENT PLUS. Предназначена для промышленных сетей 400 В для улучшения cosφ, ограничения резонансов гармоник и обеспечения стабильной компенсации при наличии искажений.

Технические характеристики

• Номинальное напряжение системы (Ue): 400 В
• Номинальное напряжение конденсатора (Un): 550 В
• Максимальное рабочее напряжение (Umax): 600 В
• Частота: 50 Гц
• THDIR: 100 %
• I250Hz: >25 %
• THDVR: ≤6 %
• Частота расстройки (fD): 135 Гц

Автоматические системы с расстройкой — MULTImatic (примеры)
Код детали | Название | Реактивная мощность Ue=400V | Отключатель | Icc | Степень защиты | Вес | Паспорт
IN5LFF260050702 | MULTImatic | 60 kVAr | 250 | 17 | IP4X | 250 | Паспорт доступен (PDF)
IN5LFF310050702 | MULTImatic | 100 kVAr | 250 | 17 | IP4X | 315 | Паспорт доступен (PDF)
IN5LFF314050702 | MULTImatic | 140 kVAr | 400 | 25 | IP4X | 380 | Паспорт доступен (PDF)
IN5LFF320050702 | MULTImatic | 200 kVAr | 630 | 25 | IP4X | 460 | Паспорт доступен (PDF)
IN5LFF324050702 | MULTImatic | 240 kVAr | 630 | 25 | IP4X | 520 | Паспорт доступен (PDF)
IN5LFF328050702 | MULTImatic | 280 kVAr | 2x400 | 25 | IP4X | 740 | Паспорт доступен (PDF)
IN5LFF332050702 | MULTImatic | 320 kVAr | 2x630 | 25 | IP4X | 800 | Паспорт доступен (PDF)
IN5LFF336050702 | MULTImatic | 360 kVAr | 2x630 | 25 | IP4X | 860 | Паспорт доступен (PDF)
IN5LFF340050702 | MULTImatic | 400 kVAr | 2x630 | 25 | IP4X | 920 | Паспорт доступен (PDF)
IN5LFF344050702 | MULTImatic | 440 kVAr | 2x630 | 25 | IP4X | 980 | Паспорт доступен (PDF)
IN5LFF348050702 | MULTImatic | 480 kVAr | 2x630 | 25 | IP4X | 1040 | Паспорт доступен (PDF)

Рейки с расстройкой — MULTIrack (примеры)
Код детали | Название | Реактивная мощность Ue=400V | Степень защиты | Вес | Паспорт
IX5LFF220050009 | MULTIrack | 20 kVAr | IP00 | 38 | Паспорт доступен (PDF)
IX5LFF240050009 | MULTIrack | 40 kVAr | IP00 | 62 | Паспорт доступен (PDF)

Примечания
Для каждой указанной конфигурации доступны паспортные данные и листы спецификаций (PDF). По вопросам подбора, монтажа и анализа гармоник обращайтесь в техническую поддержку.
