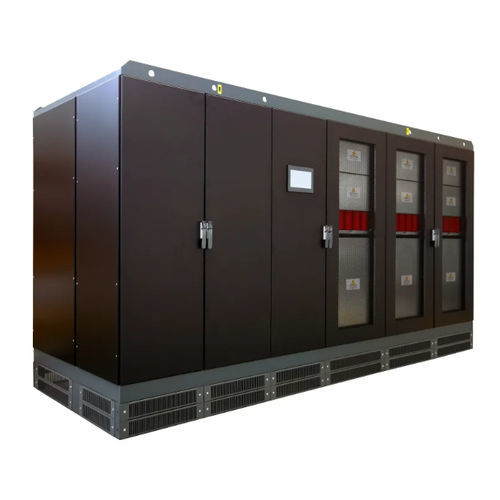

Автоматический компенсатор OXYGEN

Обзор продукта
Oxygen — семейство компенсаторов провалов напряжения для промышленных энергосистем. Компенсатор провалов напряжения в диапазоне 200–2500 кВА. Технологическое решение, способное восстановить напряжение при провалах длительностью до одной минуты за менее чем 3 мс.

Ключевые характеристики

• Диапазон: 200–2500 кВА (несколько серий и номиналов мощности).
• Быстрая компенсация провалов: устраняет провалы длительностью до одной минуты за менее чем 3 мс.
• Регулирование напряжения: управление на базе IGBT (технология двойного преобразования).
• Настройка энергетических параметров: независимое фазовое управление.
• Выбираемые целевые напряжения: 380–400–415 В (440–460–480 В).
• Точность выходного напряжения: ±0,5%.
• Допускаемая вариация нагрузки: до 100%.
• Допускаемое несоответствие фаз по нагрузке: 100%.
• Допускаемая перегрузка: 110% непрерывно, 120% в течение 60 с, >120% — автоматическая защита обходного пути (by-pass).
• Охлаждение: принудительная вентиляция.
• Установка: для помещений (Indoor).
• Связь: MODBUS TCP/IP.
• Защита от перенапряжений: разрядники класса I на входе и класса II на выходе.
• Дополнительные защиты: автоматический защитный bypass.
• Приборное оснащение: 10" сенсорная панель, мультиязычная (удаленный доступ по запросу через специальное ПО в той же Ethernet-сети).
• Цвет: RAL 9005.
• Рабочая температура: 0/+40°C; хранение: 0/+60°C.
• Макс. относительная влажность: <95% (без конденсации).

Варианты - Oxygen 10-40 (сводка)
Тип | Масса (kg) | Номинальная мощность (kVA) | Макс. входной ток (A) | Номинальный выходной ток (A)
200-10-40 | 1200 | 200 | 321 | 289
250-10-40 | 1250 | 250 | 401 | 361
320-10-40 | 1250 | 320 | 513 | 462
400-10-40 | 1400 | 400 | 642 | 577
500-10-40 | 1650 | 500 | 802 | 722
630-10-40 | 2200 | 630 | 1010 | 909
800-10-40 | 3200 | 800 | 1283 | 1155
1000-10-40 | 4000 | 1000 | 1604 | 1443
1250-10-40 | 4600 | 1250 | 2005 | 1804
1600-10-40 | 5100 | 1600 | 2566 | 2309
2000-10-40 | 5600 | 2000 | 3208 | 2887
2500-10-40 | 6100 | 2500 | 4009 | 3609

Варианты - Oxygen 15-50 (сводка)
Тип | Масса (kg) | Номинальная мощность (kVA) | Макс. входной ток (A) | Номинальный выходной ток (A)
200-15-50 | 1310 | 200 | 340 | 289
250-15-50 | 1330 | 250 | 425 | 361
320-15-50 | 1650 | 320 | 543 | 462
400-15-50 | 2200 | 400 | 679 | 577
500-15-50 | 3000 | 500 | 849 | 722
630-15-50 | 3500 | 630 | 1070 | 909
800-15-50 | 4400 | 800 | 1359 | 1155
1000-15-50 | 5100 | 1000 | 1698 | 1443
1250-15-50 | 5600 | 1250 | 2123 | 1804
1600-15-50 | 6100 | 1600 | 2717 | 2309

Datasheets
Datasheets доступны для каждой вариации (один datasheet на тип/мощность).

Технические спецификации

• Частота: 50 Hz ±5% (60 Hz ±5%).
• Регулирование напряжения: IGBT управление (технология двойного преобразования).
• Настройка энергетических параметров: независимое фазовое управление.
• Выбираемые целевые напряжения: 380–400–415 В (440–460–480 В).
• Точность выходного напряжения: ±0,5%.
• Допускаемая вариация нагрузки: до 100%.
• Допускаемое несбалансированное распределение нагрузки: 100%.
• Охлаждение: принудительная вентиляция.
• Рабочая температура: 0/+40°C.
• Температура хранения: 0/+60°C.
• Макс. относительная влажность: <95% (без конденсации).
• Допускаемая перегрузка: 110% непрерывно, 120% в течение 60 с, >120% автоматическая защита bypass.
• Цвет: RAL 9005.
• Приборное оснащение: 10" сенсорная панель, мультиязычная; удалённый доступ через специальное ПО в той же Ethernet-сети (по запросу).
• Установка: для помещений.
• Система связи: MODBUS TCP/IP.
• Защита от перенапряжений: вход — разрядник класса I; выход — разрядник класса II.
• Дополнительные защиты: автоматический bypass.
