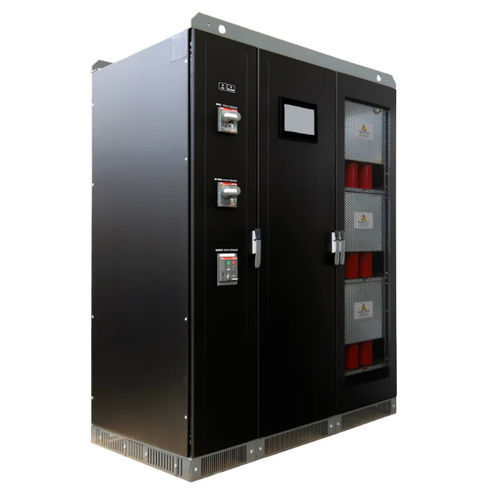

Автоматический компенсатор OXYGEN K

Обзор продукта
Oxygen K — компенсатор провалов напряжения (SAG) в диапазоне 200–2500 кВА. Предназначен для коррекции провалов напряжения длительностью до 1 минуты с временем реакции <3ms.

Тип продукта
Компенсаторы провалов напряжения для управления качеством и непрерывностью питания в промышленной среде.

Технические характеристики (кратко)
Частота: 50 Гц ±5% (60 Гц ±5%)
Регулирование напряжения: управление IGBT (технология двойного преобразования)
Настройка энергетических параметров: независимый фазный контроль
Выбор целевого напряжения: 380–400–415 В (440–460–480 В)
Точность выходного напряжения: ±0.5%
Допустимое изменение нагрузки: до 100%
Допустимый дисбаланс нагрузки [%]: 100
Охлаждение: принудительная вентиляция
Рабочая температура: 0/+40°C
Температура хранения: 0/+60°C
Макс. относительная влажность: <95% (без конденсации)
Допустимая перегрузка: 110% постоянно, 120% в течение 60 с, >120% автоматическая защита обходом (by‑pass)
Цвет: RAL 9005

Приборы

• 10‑дюймовый сенсорный экран, мультиязычный; удалённый доступ доступен по запросу через специализированное ПО в той же Ethernet‑сети

Монтаж
Только внутренний монтаж

Система связи
MODBUS TCP/IP

Защита от перенапряжений

• Разрядники класса I на входе
• Разрядники класса II на выходе

Дополнительные защиты

• Автоматическая защита by‑pass
• Автоматический входной выключатель
• Линия by‑pass с блокируемым выключателем
• Входной/выходной автоматический выключатель с блокировкой

Варианты продукта (тип | вес (kg) | номинальная мощность (kVA) | макс. входной ток (A) | номинальный выходной ток (A))
200-10-40K | 1350 | 200 | 321 | 289
250-10-40K | 1400 | 250 | 401 | 361
320-10-40K | 1400 | 320 | 513 | 462
400-10-40K | 1600 | 400 | 642 | 577
500-10-40K | 1900 | 500 | 802 | 722
630-10-40K | 2700 | 630 | 1010 | 909
800-10-40K | 3500 | 800 | 1283 | 1155
1000-10-40K | 4500 | 1000 | 1604 | 1443
1250-10-40K | 5300 | 1250 | 2005 | 1804
1600-10-40K | 5800 | 1600 | 2566 | 2309
2000-10-40K | 6600 | 2000 | 3208 | 2887
2500-10-40K | 7200 | 2500 | 4009 | 3609
200-15-50K | 1435 | 200 | 340 | 289
250-15-50K | 1455 | 250 | 425 | 361
320-15-50K | 1775 | 320 | 543 | 462
400-15-50K | 2600 | 400 | 679 | 577
500-15-50K | 3300 | 500 | 849 | 722
630-15-50K | 4300 | 630 | 1070 | 909
800-15-50K | 5000 | 800 | 1359 | 1155
1000-15-50K | 5800 | 1000 | 1698 | 1443
1250-15-50K | 6600 | 1250 | 2123 | 1804
1600-15-50K | 7100 | 1600 | 2717 | 2309

Технические характеристики / подробные спецификации

• Диапазон мощности: 200–2500 kVA (в зависимости от модели)
• Время реакции на провалы: устраняет провалы до 1 минуты в <3ms
• Технология управления: IGBT, топология двойного преобразования
• Точность регулирования: ±0.5%
• Связь: MODBUS TCP/IP
• Приборы: 10‑дюймовый сенсорный экран, мультиязычный; удалённый доступ по запросу
• Установка: внутреняя
• Охлаждение: принудительная вентиляция
• Рабочая температура: 0 до +40°C
• Температура хранения: 0 до +60°C
• Влажность: <95% без конденсации
• Перегрузочная способность: 110% постоянно / 120% в течение 60 s / >120% автоматическое переключение на by‑pass
• Защита: входные разрядники класса I; выходные разрядники класса II; автоматический by‑pass; входные/выходные блокируемые автоматические выключатели
