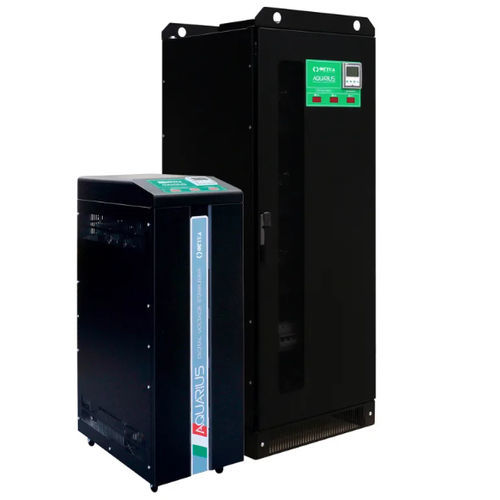

Трехфазовый стабилизатор напряжения AQUARIUS PLUS

статическийавтоматическийэлектронный

Обзор
Серия статических трехфазных стабилизаторов напряжения Aquarius plus, доступных в диапазоне мощностей от 10 до 120 кВА. Предназначены для предотвращения сбоев оборудования из‑за нестабильности входного напряжения и для обеспечения регулируемого выходного напряжения в промышленных и коммерческих установках.

Технические характеристики
Частота: 50 Гц ±5% или 60 Гц ±5%
Регулирование напряжения: IGBT‑управление
Управление фазами: Независимая регулировка по фазам
Выбираемые выходные напряжения: 220-230-240 В (L‑N) / 380-400-415 В (L‑L)
Точность выходного напряжения: ±0,5%
Допускаемая вариация нагрузки: До 100%
Допускаемое неравенство нагрузок: 100%
Охлаждение: Принудительная вентиляция
Рабочая температура: -25°C … +45°C
Температура хранения: -25°C … +60°C
Максимальная относительная влажность: <95% без конденсации
Допустимая перегрузка: 150% в течение 2 с
Цвет шкафа: RAL 9005
Приборы и индикация:

• Цифровой мультиметр на выходе

Установка: Внутренняя
Защита от перенапряжений:

• Ограничители перенапряжения класса II на выходе

Дополнительные защиты:

• EMI/RFI фильтры
• Вводной автоматический выключатель
• Автоматический защитный байпас
• Ручной байпас для обслуживания

Варианты ±20%/±15%
Тип | Номинальная мощность (kVA) | Макс. входной ток (A) | Номинальный выходной ток (A)
ETP20-20 | 20 | 36 | 29
ETP30-15 | 30 | 51 | 43
ETP30-20 | 30 | 54 | 43
ETP45-15 | 45 | 76 | 65
ETP45-20 | 45 | 81 | 65
ETP60-15 | 60 | 102 | 87
ETP60-20 | 60 | 109 | 87
ETP90-15 | 90 | 153 | 130
ETP90-20 | 90 | 162 | 130
ETP120-15 | 120 | 204 | 173

Варианты ±30%/±25%
Тип | Номинальная мощность (kVA) | Макс. входной ток (A) | Номинальный выходной ток (A)
ETP10-30 | 10 | 20 | 14
ETP15-25 | 15 | 29 | 22
ETP15-30 | 15 | 31 | 22
ETP20-25 | 20 | 39 | 29
ETP20-30 | 20 | 41 | 29
ETP30-25 | 30 | 57 | 43
ETP30-30 | 30 | 61 | 43
ETP45-25 | 45 | 86 | 65
ETP45-30 | 45 | 93 | 65
ETP60-25 | 60 | 116 | 87

Ключевые характеристики / технические детали

• Статический трехфазный стабилизатор напряжения, примеры мощностей от 10 до 120 kVA в зависимости от варианта
• Выбор частоты: 50 Гц ±5% или 60 Гц ±5%
• IGBT‑управление для быстрой и точной коррекции напряжения
• Независимая фазовая регулировка для работы с несимметричными нагрузками
• Выбираемые целевые напряжения для соответствия местным нормам распределения
• Точность выхода ±0,5%
• Поддерживает до 100% вариации нагрузки и 100% неравномерности нагрузки
• Охлаждение принудительной вентиляцией
• Рабочая температура: -25°C … +45°C; хранение: -25°C … +60°C
• Макс. относительная влажность: <95% (без конденсации)
• Возможность перегрузки: 150% в течение 2 секунд
• Шкаф RAL 9005; приборы включают цифровой мультиметр на выходе
• Предназначен для установки в помещении
• Защита от перенапряжений с ограничителями класса II на выходе
• Дополнительные защиты: EMI/RFI фильтры, вводной автомат, автоматический защитный байпас и ручной байпас для обслуживания
• Несколько моделей ETPxx-yy для покрытия различных требований по мощности и току

Примечания
Доступные варианты охватывают широкий диапазон мощностей и конфигураций входного/выходного тока, подходящих для промышленных и коммерческих применений. Обращайтесь к поставщику за размерами, рекомендациями по установке и вариантными паспортами.
