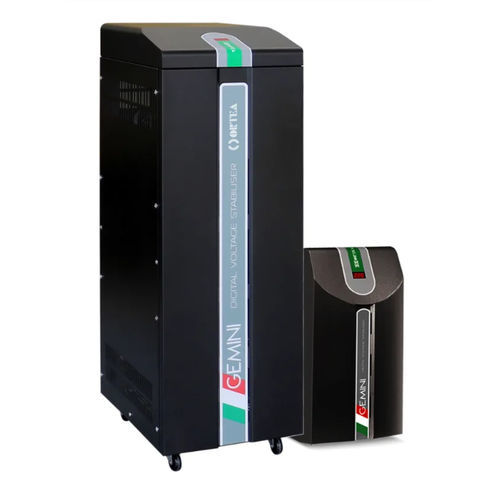

Монофазовый стабилизатор напряжения GEMINI PLUS

статическийавтоматическийэлектронный

Обзор
Однофазный стабилизатор напряжения 4-40 кВА. Технологическое решение для предотвращения проблем, вызванных нестабильностью входного напряжения.

Категория
СТАТИЧЕСКИЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ

Основная техническая информация

• Частота: 50Hz ±5% или 60Hz ±5%
• Регулирование напряжения: управление IGBT
• Выбираемое выходное напряжение: 220-230-240V
• Точность выходного напряжения: ±0,5%
• Допустимая вариация нагрузки: до 100%
• Охлаждение: принудительная вентиляция
• Рабочая температура: -25/+45°C
• Температура хранения: -25/+60°C
• Максимальная относительная влажность: <95% (без конденсации)
• Допустимая перегрузка: 150% в течение 2 сек.
• Цвет: RAL 9005

Варианты (±20%/±15%)
ESP7-20 — Номинальная мощность: 7 kVA — Макс. входной ток: 38 A — Номинальный выходной ток: 30 A
ESP10-15 — Номинальная мощность: 10 kVA — Макс. входной ток: 51 A — Номинальный выходной ток: 43 A
ESP10-20 — Номинальная мощность: 10 kVA — Макс. входной ток: 54 A — Номинальный выходной ток: 43 A
ESP15-15 — Номинальная мощность: 15 kVA — Макс. входной ток: 77 A — Номинальный выходной ток: 65 A
ESP15-20 — Номинальная мощность: 15 kVA — Макс. входной ток: 82 A — Номинальный выходной ток: 65 A
ESP20-15 — Номинальная мощность: 20 kVA — Макс. входной ток: 103 A — Номинальный выходной ток: 87 A
ESP20-20 — Номинальная мощность: 20 kVA — Макс. входной ток: 109 A — Номинальный выходной ток: 87 A
ESP30-15 — Номинальная мощность: 30 kVA — Макс. входной ток: 154 A — Номинальный выходной ток: 130 A
ESP30-20 — Номинальная мощность: 30 kVA — Макс. входной ток: 163 A — Номинальный выходной ток: 130 A
ESP40-15 — Номинальная мощность: 40 kVA — Макс. входной ток: 205 A — Номинальный выходной ток: 174 A

Варианты (±30%/±25%)
ESP4-30 — Номинальная мощность: 4 kVA — Макс. входной ток: 25 A — Номинальный выходной ток: 17 A
ESP5-25 — Номинальная мощность: 5 kVA — Макс. входной ток: 29 A — Номинальный выходной ток: 22 A
ESP5-30 — Номинальная мощность: 5 kVA — Макс. входной ток: 31 A — Номинальный выходной ток: 22 A
ESP7-25 — Номинальная мощность: 7 kVA — Макс. входной ток: 41 A — Номинальный выходной ток: 30 A
ESP7-30 — Номинальная мощность: 7 kVA — Макс. входной ток: 43 A — Номинальный выходной ток: 30 A
ESP10-25 — Номинальная мощность: 10 kVA — Макс. входной ток: 58 A — Номинальный выходной ток: 43 A
ESP10-30 — Номинальная мощность: 10 kVA — Макс. входной ток: 62 A — Номинальный выходной ток: 43 A
ESP15-25 — Номинальная мощность: 15 kVA — Макс. входной ток: 87 A — Номинальный выходной ток: 65 A
ESP15-30 — Номинальная мощность: 15 kVA — Макс. входной ток: 93 A — Номинальный выходной ток: 65 A
ESP20-25 — Номинальная мощность: 20 kVA — Макс. входной ток: 116 A — Номинальный выходной ток: 87 A

Защиты и устройства

• Защита от перенапряжения: ограничители перенапряжения класса II на выходе
• EMI/RFI фильтры
• Входной автоматический выключатель
• Защитный байпас (автоматический)
• Байпас для обслуживания (ручной)

Приборы и монтаж

• Цифровой вольтметр на выходе
• Монтаж: для внутренней установки
• Охлаждение: принудительная вентиляция

Технические характеристики

• Частота: 50Hz ±5% или 60Hz ±5%
• Регулирование напряжения: управление IGBT
• Выбираемое выходное напряжение: 220-230-240V
• Точность выхода: ±0,5%
• Допустимая вариация нагрузки: до 100%
• Допустимая перегрузка: 150% в течение 2 секунд
• Диапазон рабочей температуры: -25 до +45°C
• Диапазон температуры хранения: -25 до +60°C
• Максимальная относительная влажность: <95% (без конденсации)
