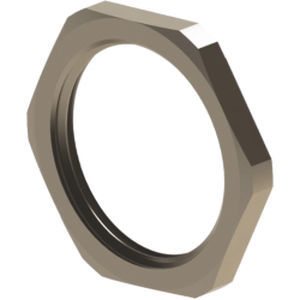

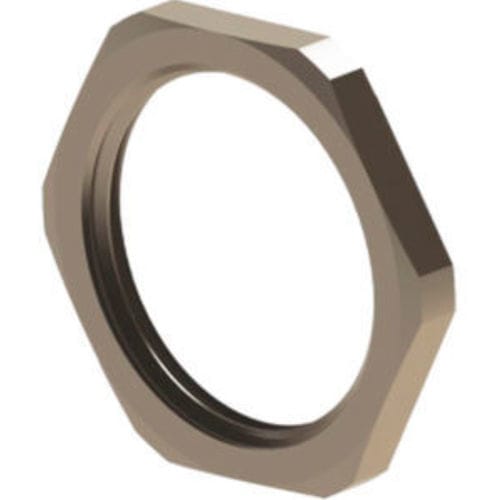

Контргайка из металла OMBL 01

шестиугольнаярезьбоваядля соединения

Обзор
Шестигранная самоконтрящаяся гайка из никелированного латуни, предназначенная для затяжки кабельных вводов. Совместима с метрической резьбой (EN60423) и резьбой PG (DIN 40430). Поставляется в различных размерах с указанием высоты (H) и размеров ключа для типовых кабельных установок.

Технические данные (таблица метрической резьбы)

• M12 x 1,5 | Код: OMBL 01 | H: 2,8 мм | Ключ: 15 мм
• M16 x 1,5 | Код: OMBL 02 | H: 3,0 мм | Ключ: 19 мм
• M20 x 1,5 | Код: OMBL 03 | H: 3,5 мм | Ключ: 24 мм
• M25 x 1,5 | Код: OMBL 04 | H: 3,5 мм | Ключ: 30 мм
• M32 x 1,5 | Код: OMBL 05 | H: 4,0 мм | Ключ: 36 мм
• M40 x 1,5 | Код: OMBL 06 | H: 4,0 мм | Ключ: 45 мм
• M50 x 1,5 | Код: OMBL 07 | H: 5,0 мм | Ключ: 55 мм
• M63 x 1,5 | Код: OMBL 08 | H: 5,0 мм | Ключ: 68 мм
• M70 x 2,0 | Код: OMBL 09 - 70 | H: 7,0 мм | Ключ: 80 мм
• M72 x 1,5 | Код: OMBL 09 - 72 | H: 7,0 мм | Ключ: 85 мм
• M72 x 2,0 | Код: OMBL 09 - 72 -2 | H: 7,0 мм | Ключ: 85 мм
• M75 x 1,5 | Код: OMBL 09 | H: 7,0 мм | Ключ: 90 мм
• M80 x 2,0 | Код: OMBL 09 - 80 | H: 7,0 мм | Ключ: 90 мм
• M90 x 2,0 | Код: OMBL 10 | H: 10,0 мм | Ключ: 100 мм

Технические данные (таблица PG резьбы)

• PG7 | OPBL 01 | H: 2,8 мм | Ключ: 15 мм
• PG9 | OPBL 02 | H: 2,8 мм | Ключ: 18 мм
• PG11 | OPBL 03 | H: 3,0 мм | Ключ: 21 мм
• PG13,5 | OPBL 04 | H: 3,0 мм | Ключ: 23 мм
• PG16 | OPBL 05 | H: 3,0 мм | Ключ: 26 мм
• PG21 | OPBL 06 | H: 3,5 мм | Ключ: 32 мм
• PG29 | OPBL 07 | H: 4,0 мм | Ключ: 40 мм
• PG36 | OPBL 08 | H: 5,0 мм | Ключ: 50 мм
• PG42 | OPBL 09 | H: 5,0 мм | Ключ: 60 мм
• PG48 | OPBL 10 | H: 5,5 мм | Ключ: 64 мм

Характеристики / Технические спецификации

• Материал: Никелированная латунь
• Форма: Шестигранная самоконтрящаяся гайка
• Типы резьбы: Метрическая (EN60423) и PG (DIN 40430)
• Основное назначение: Для затяжки кабельных вводов
• Доступные метрические размеры и коды: M12x1,5 (OMBL 01), M16x1,5 (OMBL 02), M20x1,5 (OMBL 03), M25x1,5 (OMBL 04), M32x1,5 (OMBL 05), M40x1,5 (OMBL 06), M50x1,5 (OMBL 07), M63x1,5 (OMBL 08), M70x2,0 (OMBL 09 - 70), M72x1,5 (OMBL 09 - 72), M72x2,0 (OMBL 09 - 72 -2), M75x1,5 (OMBL 09), M80x2,0 (OMBL 09 - 80), M90x2,0 (OMBL 10)
• Доступные PG размеры и коды: PG7 (OPBL 01), PG9 (OPBL 02), PG11 (OPBL 03), PG13,5 (OPBL 04), PG16 (OPBL 05), PG21 (OPBL 06), PG29 (OPBL 07), PG36 (OPBL 08), PG42 (OPBL 09), PG48 (OPBL 10)
• Указанные размеры: H (высота) и размер ключа (мм) для каждого кода, как указано выше
